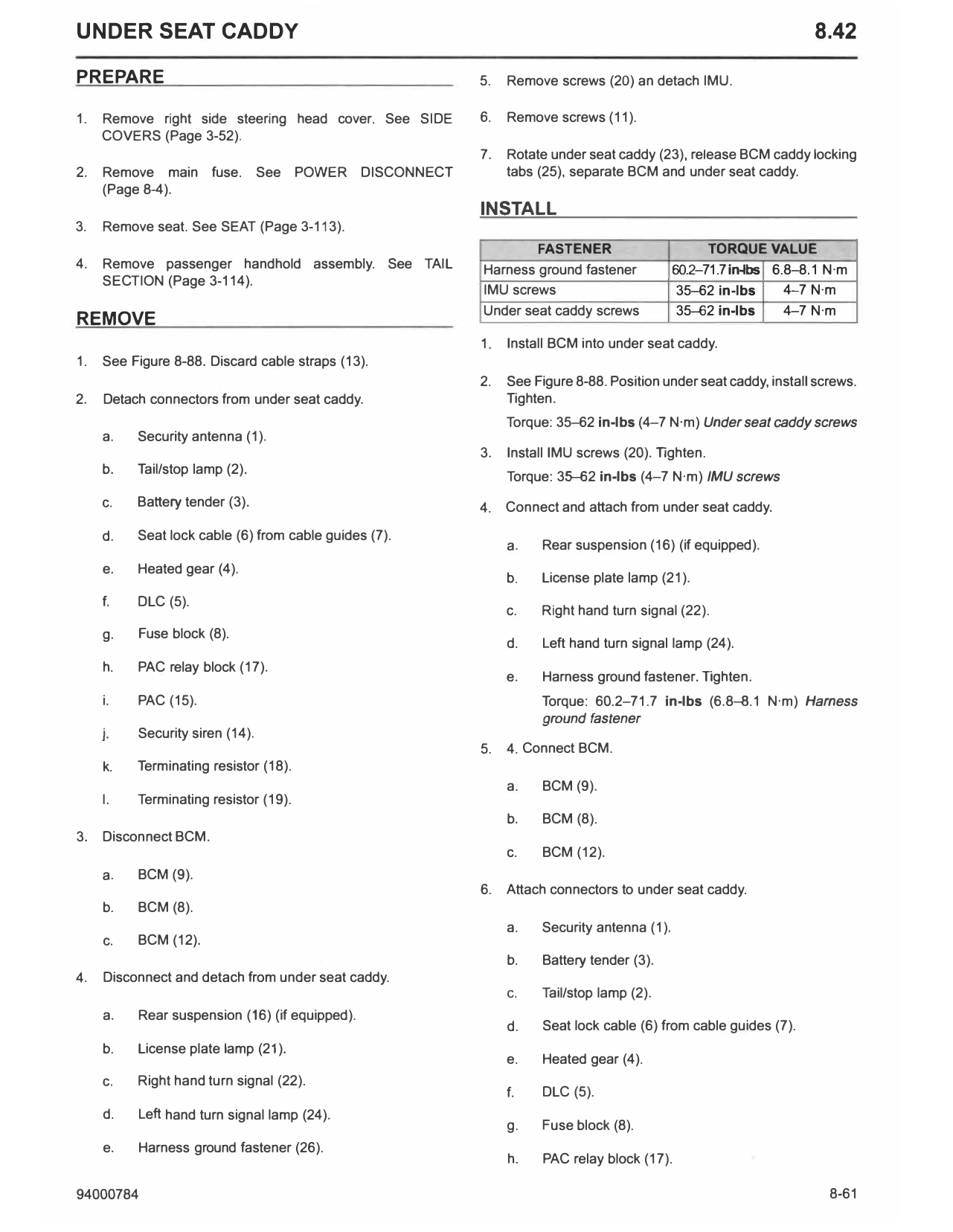

UNDER SEAT CADDY 8.42
PREPARE 5. Remove screws (20) an detach IMU.
1. Remove right side steering head cover. See SIDE 6. Remove screws (11).
COVERS (Page 3-52).
7. Rotate under seat caddy (23), release BCM caddy locking
2. Remove main fuse. See POWE R DISCONNECT tabs (25), separate BCM and under seat caddy.
(Page 8-4).
INSTALL
3. Remove seat. See SEAT (Page 3-113).
FASTENER TORQUE VALUE
4. Remove passenger handhold assembly. See T AIL Harness ground fastener 60.2-71.7 in�bs 6.8-8.1 N·m
SECT ION (Page 3-114).
IMU screws 35-62 in-lbs 4-7 N·m
Under seat caddy screws 35-62 in-lbs 4-7 N·m
REMOVE
1. Install BCM into under seat caddy.
1. See Figure 8-88. Discard cable straps (13).
2. See Figure 8-88. Position under seat caddy, install screws.
2. Detach connectors from under seat caddy. Tighten.
Torque: 35-62 in-lbs (4-7 N·m) Under seat caddy screws
a. Security antenna (1).
3. Install IMU screws (20). Tighten.
b. Tail/stop lamp (2).
Torque: 35-62 in-lbs (4-7 N·m) /MU screws
C. Battery tender (3). 4. Connect and attach from under seat caddy.
d. Seat lock cable (6) from cable guides (7).
a. Rear suspension (16) (if equipped).
e. Heated gear (4).
b. License plate lamp (21).
f. DLC (5).
c. Right hand turn signal (22).
g. Fuse block (8).
d. Left hand turn signal lamp (24).
h. PAC relay block (17).
e. Harness ground fastener. Tighten.
i. PAC (15). Torque: 60.2-71.7 in-lbs (6.8-8.1 N·m) Harness
ground fastener
j. Security siren (14).
5. 4. Connect BCM.
k. Terminating resistor (18).
a. BCM (9).
I. Terminating resistor (19).
b. BCM (8).
3. Disconnect BCM.
c. BCM (12).
a. BCM (9).
6. Attach connectors to under seat caddy.
b. BCM (8).
a. Security antenna (1).
C. BCM (12).
b. Battery tender (3).
4. Disconnect and detach from under seat caddy.
C. Tail/stop lamp (2).
a. Rear suspension (16) {if equipped).
d. Seat lock cable (6) from cable guides (7).
b. License plate lamp (21 ).
e. Heated gear (4).
C. Right hand turn signal (22).
f. DLC (5).
d. Left hand turn signal lamp (24).
g. Fuse block (8).
e. Harness ground fastener (26).
h. PAC relay block (17).
94000784 8-61
i. PAC (15). I. Terminating resistor (19).
j. Security siren (14). 7. Install new cable straps (13).
k. Terminating resistor (18).
1. Security antenna 14. Security siren
2. Tail/stop lamp 15. PAC
3. Battery tender 16. Rear suspension (if equipped)
4. Heated gear (2) 17. PAC relay block
5. DLC 18. Terminating resistor
6. Seat release cable 19. Terminating resistor
7. Seat release cable guides 20. IMU screws
8. Fuse block 21. Right rear turn signal
9. BCM (if equipped) 22. License plate lamp
10. BCM power 23. Under seat caddy
11. Screw (3) 24. Left rear turn signal
12. BCM 25. BCM caddy locking tabs
13. Cable straps 26. Ground fastener

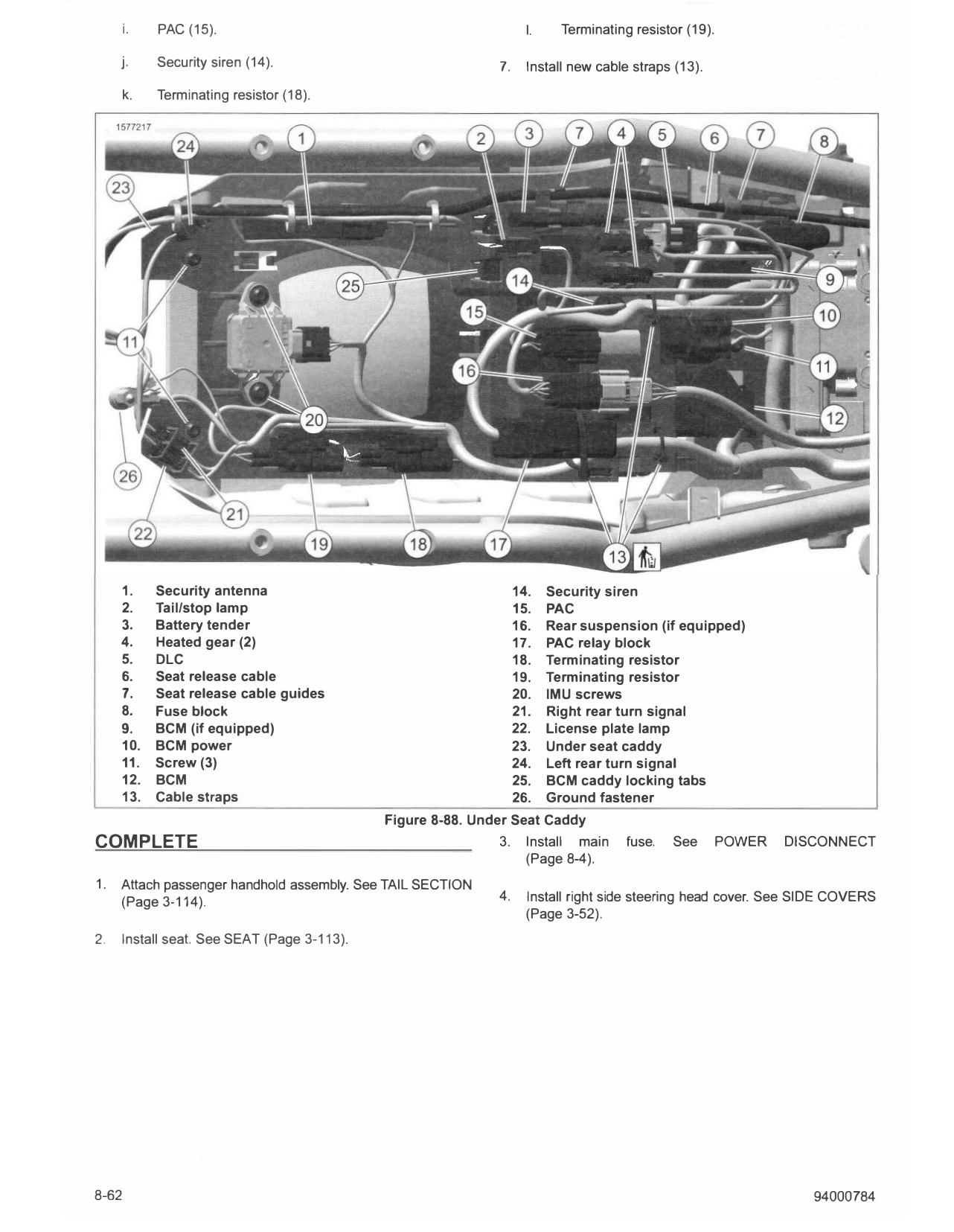

Figure 8-88. Under Seat Caddy
COMPLETE 3. Install main fuse. See POWER DISCONNECT
(Page 8-4).
1. Attach passenger handhold assembly. See T AIL SECTION
(Page 3-114). 4. Install right side steering head cover. See SIDE COVERS
(Page 3-52).
2. Install seat. See SEAT (Page 3-113).
8-62 94000784
