🔌 Schematy elektryczne

Wiązki elektryczne z manuala (Załącznik A). Kliknij, by powiększyć w nowej karcie.

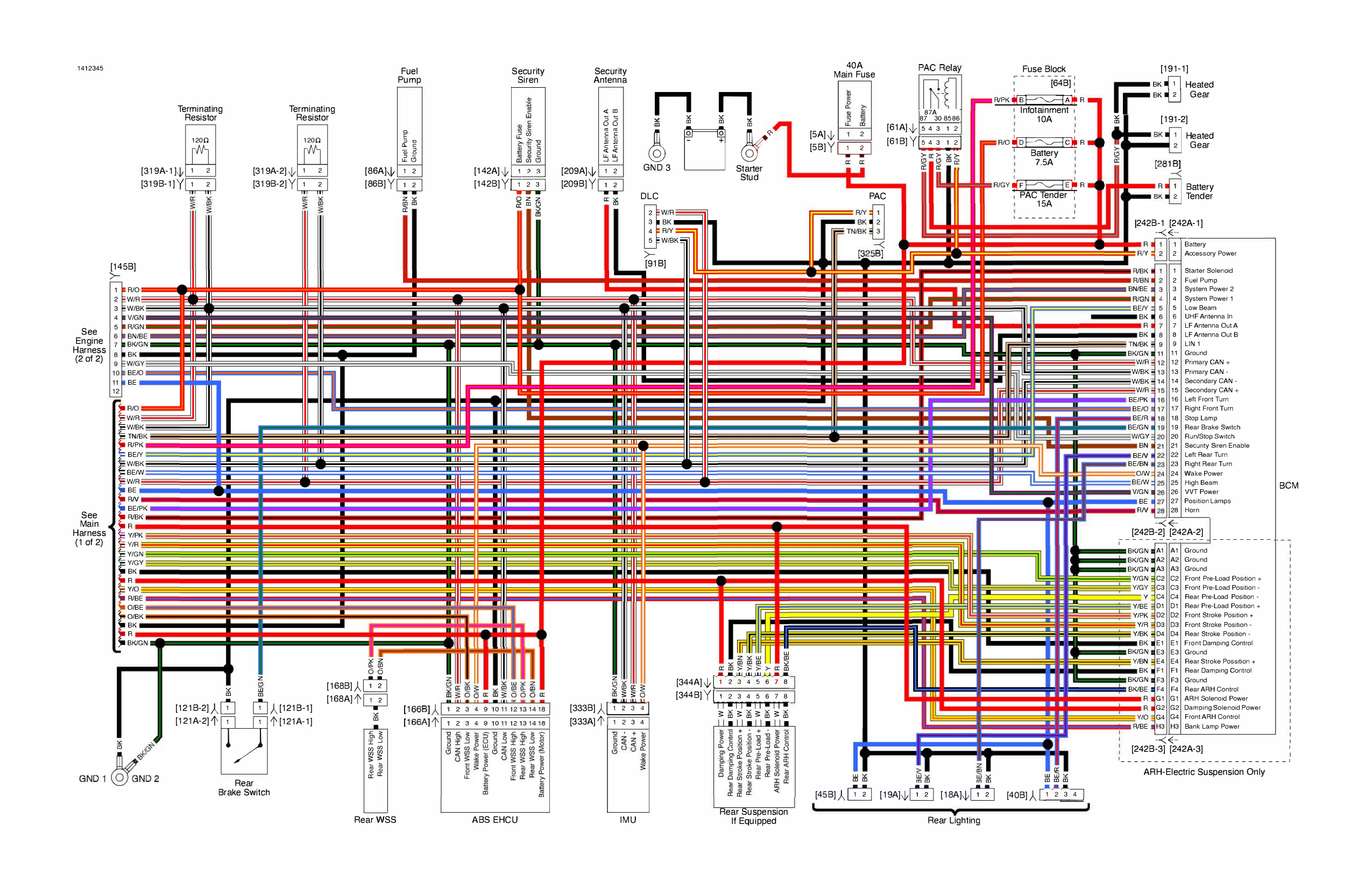

Main Harness 1 of 4 — 2021 Pan America

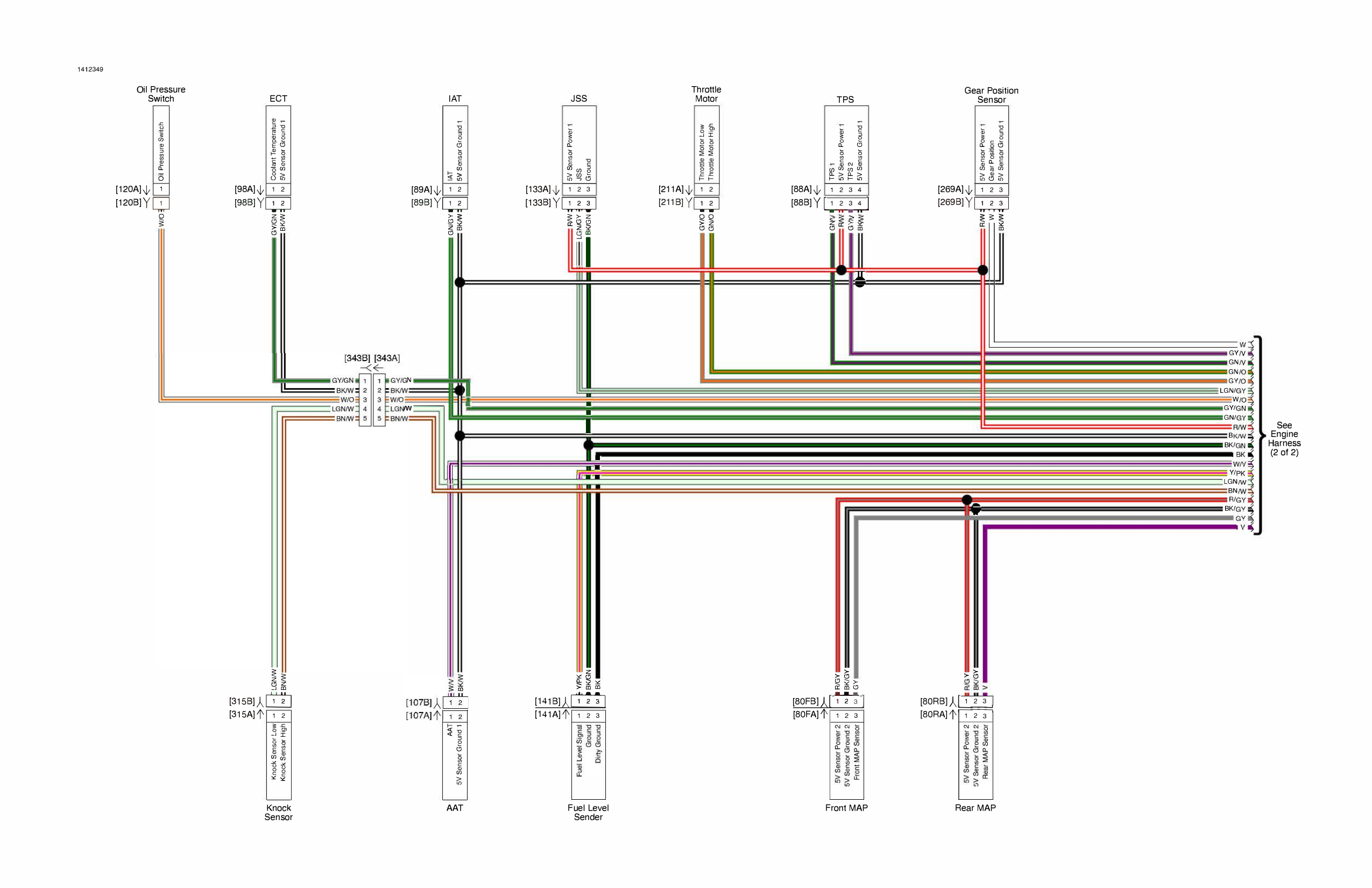

Engine Harness 2 of 4 — 2021 Pan America

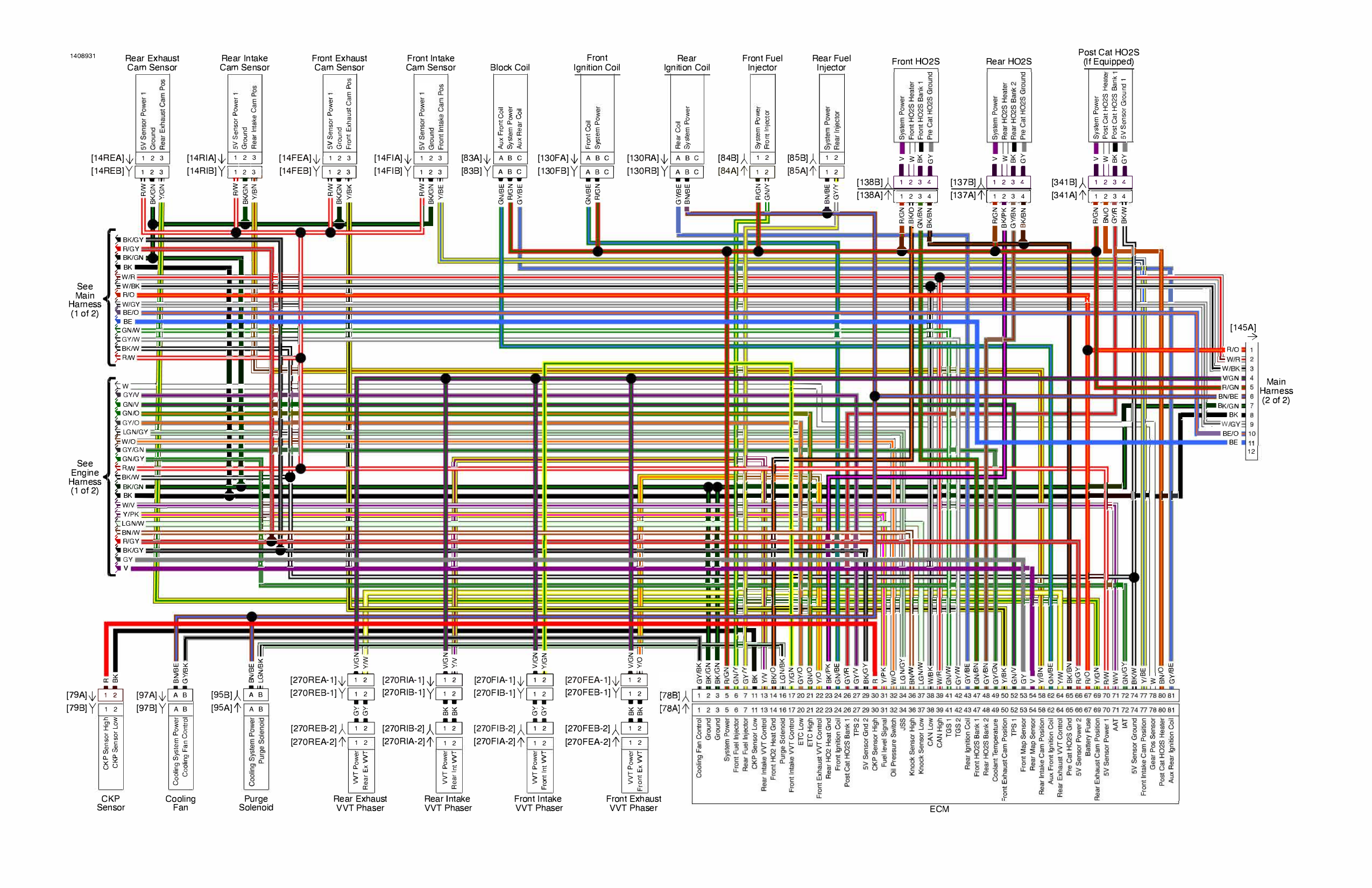

Engine Harness 3 of 4 — 2021 Pan America

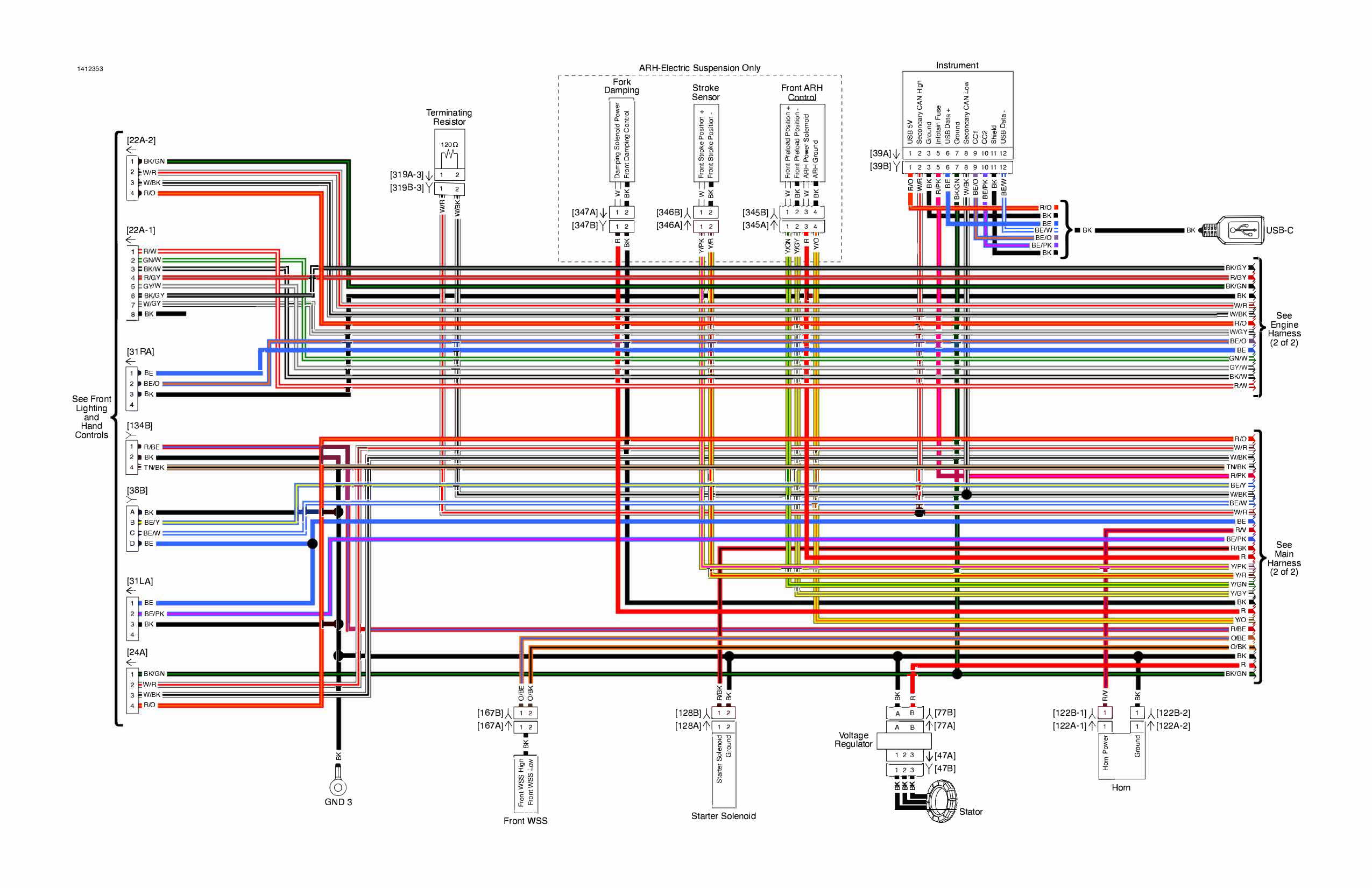

Main Harness 4 of 4 — 2021 Pan America

⚡ Rozdział 8 — Elektryka (wiązki, złącza)

Źródło: Harley-Davidson Pan America Service Manual #94000784 (2021, obejmuje 2022). Dane pomocnicze — w razie wątpliwości i przy naprawach zawsze potwierdź w oryginale / ASO.
