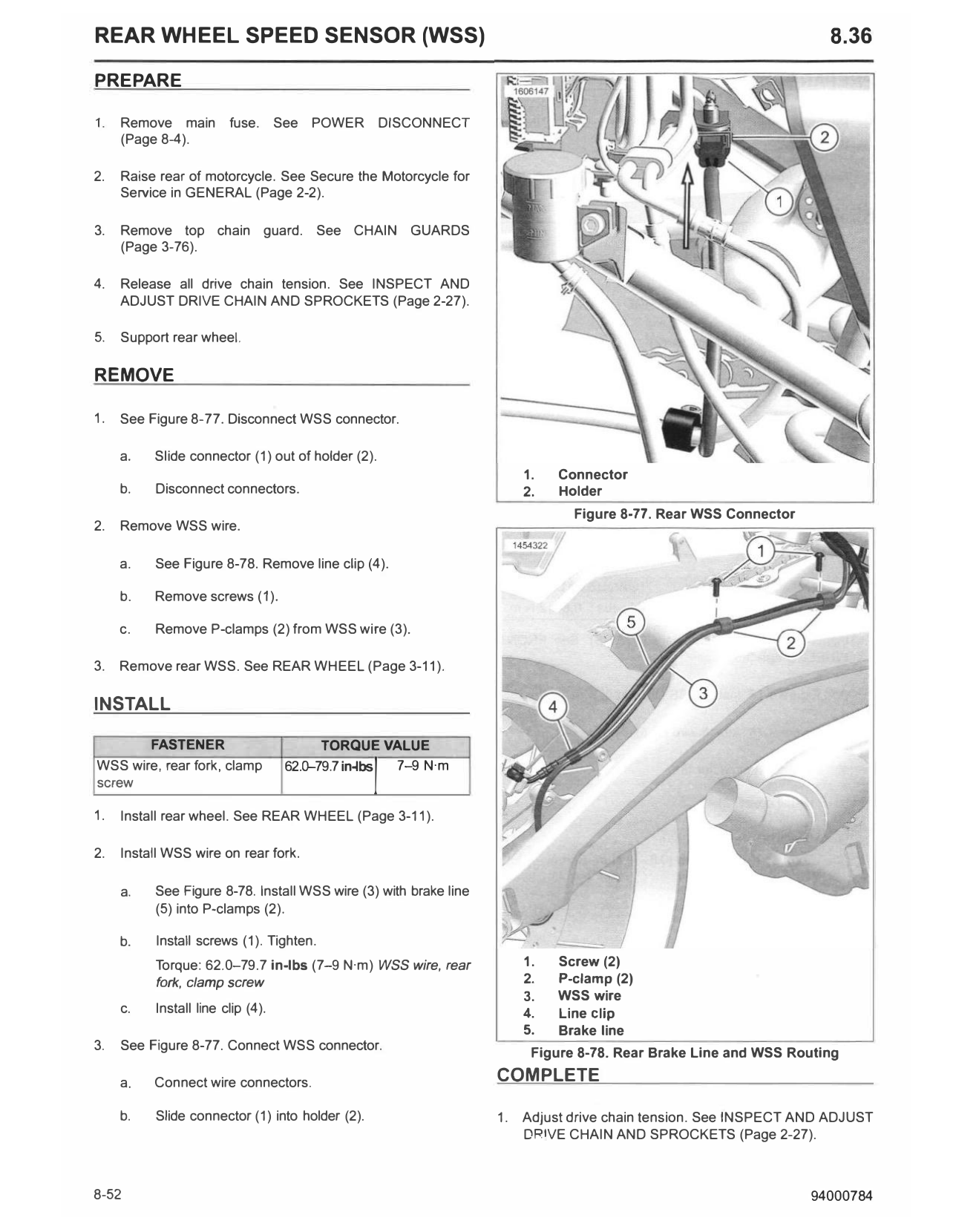

REAR WHEEL SPEED SENSOR (WSS) 8.36
PREPARE
1. Remove main fuse. See POWER DISCONNECT
(Page 8-4).
2. Raise rear of motorcycle. See Secure the Motorcycle for
Service in GENERAL (Page 2-2).
3. Remove top chain guard. See CHAIN GUARDS
(Page 3-76).
4. Release all drive chain tension. See INSPECT AND
ADJUST DRIVE CHAIN AND SPROCKETS (Page 2-27).
5. Support rear wheel.
REMOVE
1. See Figure 8-77. Disconnect WSS connector.
a. Slide connector (1) out of holder (2).
1. Connector
b. Disconnect connectors. 2. Holder
Figure 8-77. Rear WSS Connector
2. Remove WSS wire.
a. See Figure 8-78. Remove line clip (4).
b. Remove screws (1 ).
c. Remove P-clamps (2) from WSS wire (3).
3. Remove rear WSS. See REAR WHEEL (Page 3-11).
INSTALL
FASTENER TORQUE VALUE
WSS wire, rear fork, clamp 62.0-79.7 in-lbs 7-9 N·m
!
screw
1. Install rear wheel. See REAR WHEEL (Page 3-11).
2. Install WSS wire on rear fork.
a. See Figure 8-78. Install WSS wire (3) with brake line
(5) into P-clamps (2).
b. Install screws (1). Tighten.
Torque: 62.0-79.7 in-lbs (7-9 N·m) WSS wire, rear 1. Screw (2)
fork, clamp screw 2. P-clamp (2)
3. WSS wire
c. Install line clip (4). 4. Line clip
5. Brake line
3. See Figure 8-77. Connect WSS connector.
Figure 8-78. Rear Brake Line and WSS Routing
a. Connect wire connectors. COMPLETE
b. Slide connector (1) into holder (2). 1. Adjust drive chain tension. See INSPECT AND ADJUST
DRIVE CHAIN AND SPROCKETS (Page 2-27).
8-52 94000784

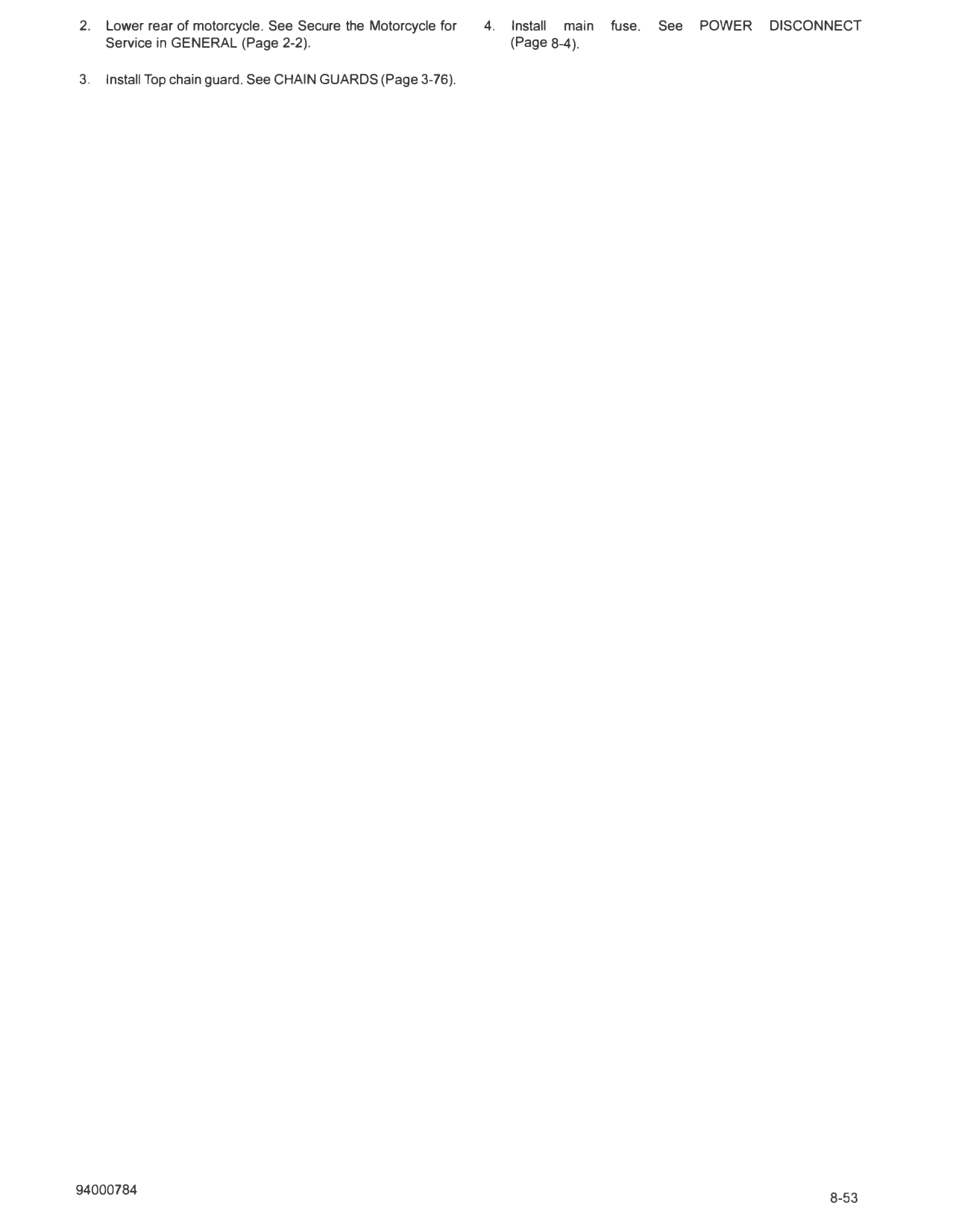

2. Lower rear of motorcycle. See Secure the Motorcycle for 4. Install main fuse. See POWER DISCONNECT
Service in GENERAL (Page 2-2). (Page 8-4).
3. Install Top chain guard. See CHAIN GUARDS (Page 3-76).
