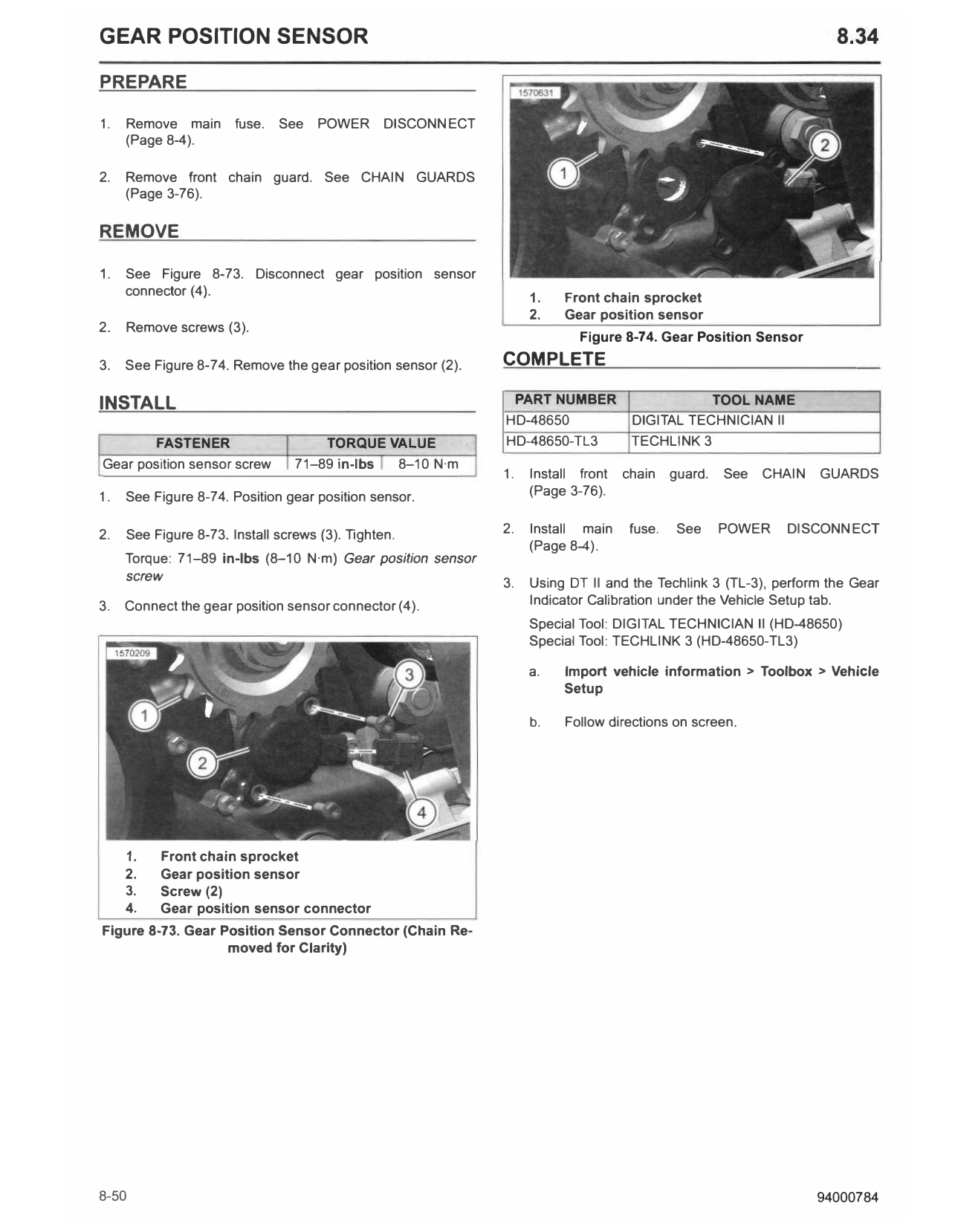

GEAR POSITION SENSOR 8.34
PREPARE
1. Remove main fuse. See POWER DISCONNECT
(Page 8-4).
2. Remove front chain guard. See CHAIN GUARDS
(Page 3-76).
REMOVE
1. See Figure 8-73. Disconnect gear position sensor
connector (4). 1. Front chain sprocket
2. Gear position sensor
2. Remove screws (3).
Figure 8-74. Gear Position Sensor
3. See Figure 8-74. Remove the gear position sensor (2). COMPLETE
INSTALL PART NUMBER TOOL NAME
HD-48650 DIGITAL TECHNICIAN 11
FAST ENER TORQUE VALUE HD-48650-TL3 TECHLINK 3
Gear position sensor screw 71-89 in-lbs 8-10 N·m
1. Install front chain guard. See CHAIN GUARDS
1. See Figure 8-74. Position gear position sensor. (Page 3-76).
2. See Figure 8-73. Install screws (3). Tighten. 2. Install main fuse. See POWER DISCONNECT
(Page 8-4).
Torque: 71-89 in-lbs (8-10 N·m) Gear position sensor
screw 3. Using OT II and the Techlink 3 (T L-3), perform the Gear
3. Connect the gear position sensor connector (4). Indicator Calibration under the Vehicle Setup tab.
Special Tool: DIGITAL TECHNICIAN II (HD-48650)
Special Tool: TECHLINK 3 (HD-48650-T L3)
a. Import vehicle information > Toolbox > Vehicle
Setup
b. Follow directions on screen.
1. Front chain sprocket
2. Gear position sensor
3. Screw (2)
4. Gear position sensor connector
Figure 8-73. Gear Position Sensor Connector (Chain Re
moved for Clarity)
8-50 94000784
