8.24 Electronic Control Module (Ecm)
Fragment manuala — str. 420
📋 Tekst do skopiowania (OCR/wyszukiwanie)

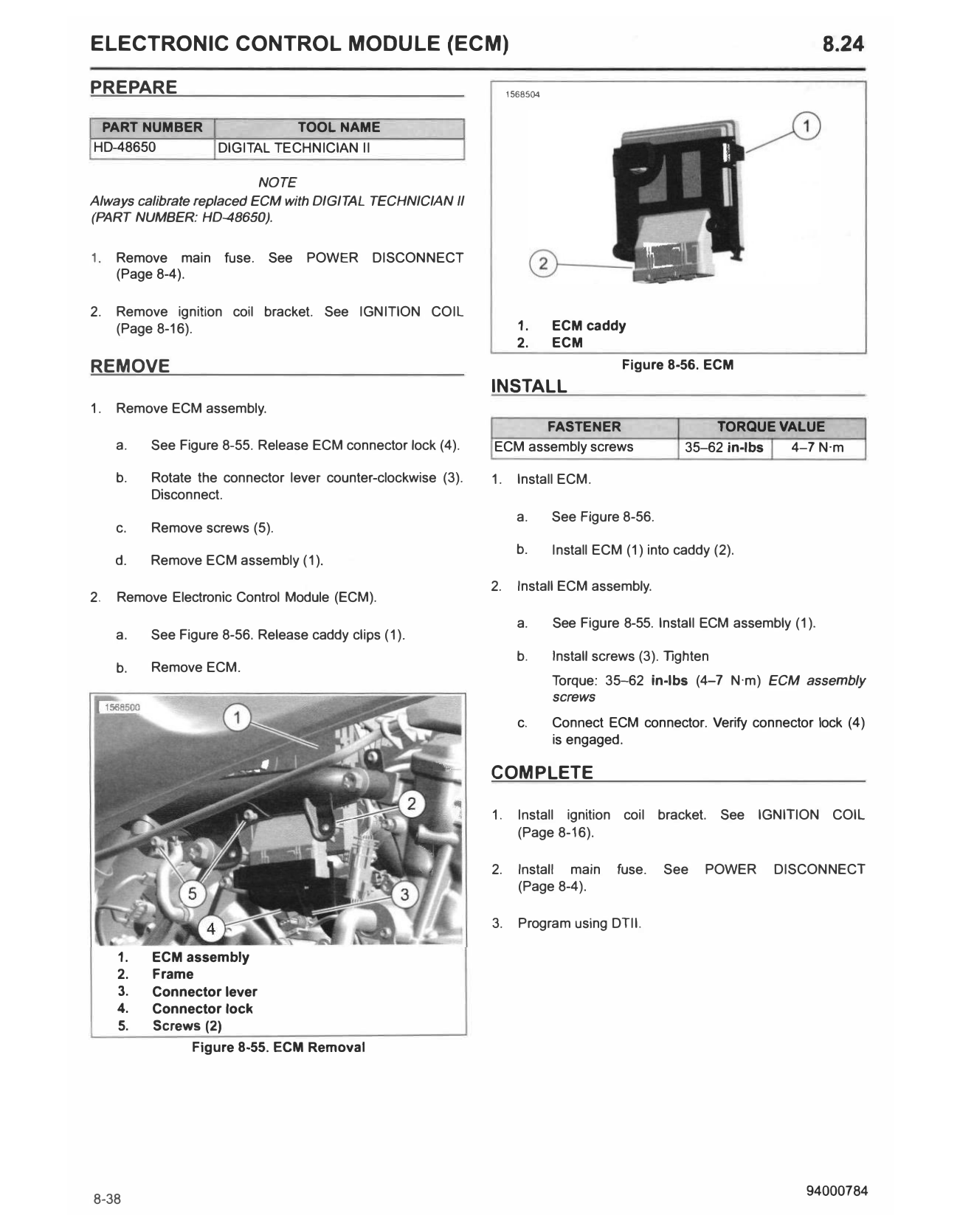

ELECTRONIC CONTROL MODULE (ECM) 8.24
PREPARE 1568504
PART NUMBER TOOL NAME
HD-48650 DIGITAL T ECHNICIAN II
NOTE
Always calibrate replaced ECM with DIGITAL TECHNICIAN fl
(PART NUMBER: HD-48650).
1. Remove main fuse. See POWER DISCONNECT
(Page 8-4).
2. Remove ignition coil bracket. See IGNIT ION COIL
(Page 8-16). 1. ECM caddy
2. ECM
REMOVE Figure 8-56. ECM
INSTALL
1. Remove ECM assembly.
FASTENER TORQUE VALUE
a. See Figure 8-55. Release ECM connector lock (4). ECM assembly screws 35-62 in-lbs 4-7 N·m
b. Rotate the connector lever counter-clockwise (3). 1. Install ECM.
Disconnect.
a. See Figure 8-56.
c. Remove screws (5).
b. Install ECM (1) into caddy (2).
d. Remove ECM assembly (1).
2. Install ECM assembly.
2. Remove Electronic Control Module (ECM).
a. See Figure 8-55. Install ECM assembly (1).
a. See Figure 8-56. Release caddy clips (1).
b. Install screws (3). Tighten
b. Remove ECM.
Torque: 35-62 in-lbs (4-7 N·m) ECM assembly
screws
c. Connect ECM connector. Verify connector lock (4)
is engaged.
COMPLETE
1. Install ignition coil bracket. See IGNITION COIL
(Page 8-16).
2. Install main fuse. See POWER DISCONNECT
(Page 8-4).
3. Program using DTII.
1. ECM assembly
2. Frame
3. Connector lever
4. Connector lock
5. Screws (2)
Figure 8-55. ECM Removal
