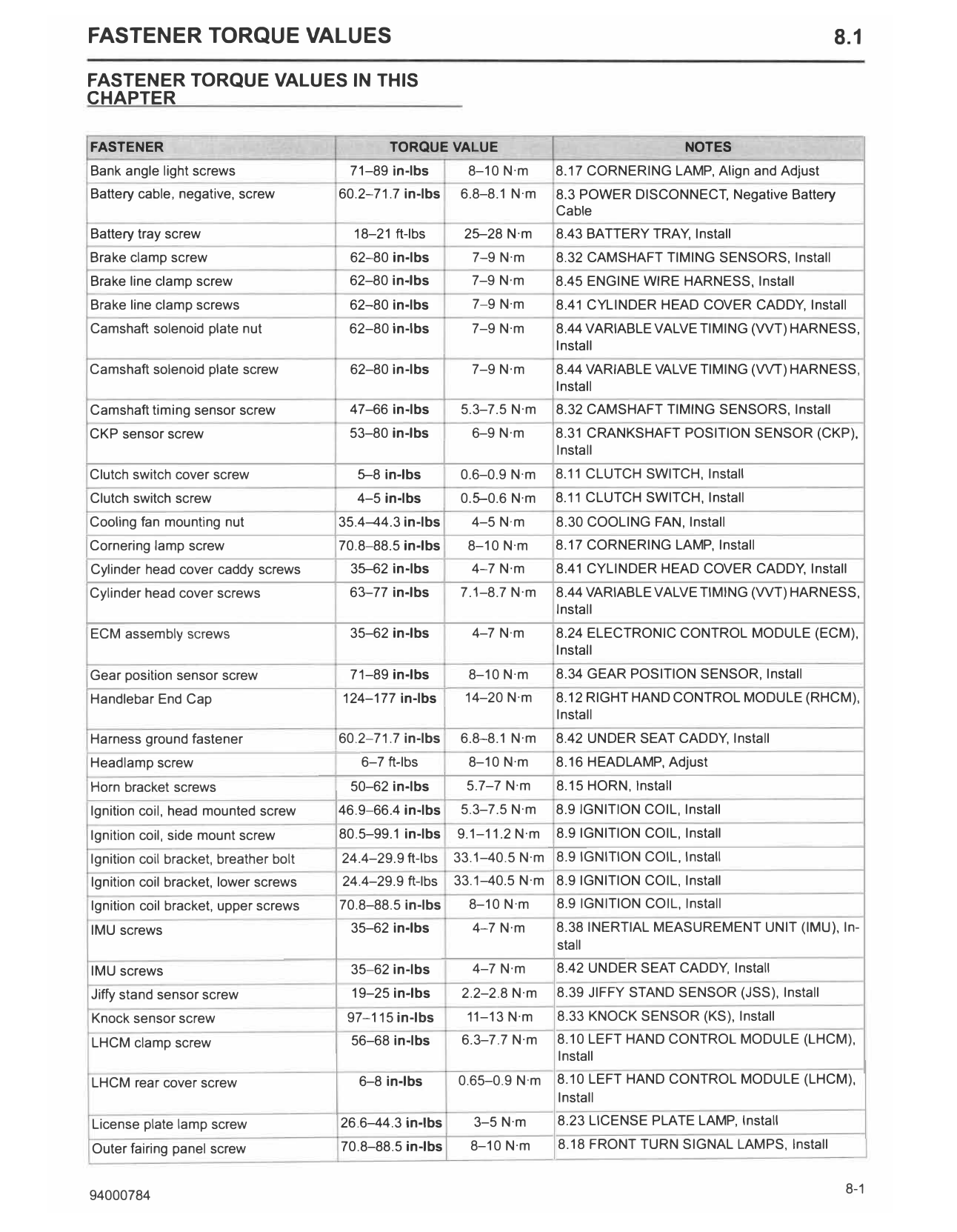

FASTENER TORQUE VALUES 8.1
FASTENER TORQUE VALUES IN THIS
CHAPTER
FASTENER TORQUE VALUE NOTES
Bank angle light screws 71-89 in-lbs 8-10 N·m 8.17 CORNERING LAMP, Align and Adjust
Battery cable, negative, screw 60.2-71.7 in-lbs 6.8-8.1 N·m 8.3 POWER DISCONNECT, Negative Battery
Cable
Battery tray screw 18-21 ft-lbs 25-28 N·m 8.43 BATTERY TRAY, Install
Brake clamp screw 62-80 in-lbs 7-9 N·m 8.32 CAMSHAFT TIMING SENSORS, Install
Brake line clamp screw 62-80 in-lbs 7-9 N·m 8.45 ENGINE WIRE HARNESS, Install
Brake line clamp screws 62-80 in-lbs 7-9 N·m 8.41 CYLINDER HEAD COVER CADDY, Install
Camshaft solenoid plate nut 62-80 in-lbs 7-9 N·m 8.44 VARIABLE VALVE TIMING (WT) HARNESS,
Install
Camshaft solenoid plate screw 62-80 in-lbs 7-9 N·m 8.44 VARIABLE VALVE TIMING (WT) HARNESS,
Install
Camshaft timing sensor screw 47-66 in-lbs 5.3-7.5 N·m 8.32 CAMSHAFT TIMING SENSORS, Install
CKP sensor screw 53-80 in-lbs 6-9 N·m 8.31 CRANKSHAFT POSITION SENSOR (CKP),
Install
Clutch switch cover screw 5-8 in-lbs 0.6-0.9 N·m 8.11 CLUTCH SWITCH, Install
Clutch switch screw 4-5 in-lbs 0.5-0.6 N·m 8.11 CLUTCH SWITCH, Install
Cooling fan mounting nut 35.4-44.3 in-lbs 4-5 N·m 8.30 COOLING FAN, Install
Cornering lamp screw 70.8-88.5 in-lbs 8-10 N·m 8.17 CORNERING LAMP, Install
Cylinder head cover caddy screws 35-62 in-lbs 4-7 N·m 8.41 CY LINDER HEAD COVER CADDY, Install
Cylinder head cover screws 63-77 in-lbs 7.1-8.7 N·m 8.44 VARIABLE VALVE TIMING (WT) HARNESS,
Install
ECM assembly screws 35--62 in-lbs 4-7 N·m 8.24 ELECTRONIC CONTROL MODULE (ECM),
Install
Gear position sensor screw 71-89 in-lbs 8-10 N·m 8.34 GEAR POSITION SENSOR, Install
Handlebar End Cap 124-177 in-lbs 14-20 N·m 8.12 RIGHT HAND CONTROL MODULE (RHCM),
Install
Harness ground fastener 60.2-71.7 in-lbs 6.8-8.1 N·m 8.42 UNDER SEAT CADDY, Install
Headlamp screw 6-7 ft-lbs 8-10 N·m 8.16 HEADLAMP, Adjust
Horn bracket screws 50-62 in-lbs 5.7-7 N·m 8.15 HORN, Install
Ignition coil, head mounted screw 46.9-66.4 in-lbs 5.3-7.5 N·m 8.9 IGNITION COIL, Install
Ignition coil, side mount screw 80.5-99.1 in-lbs 9.1-11.2 N·m 8.9 IGNITION COIL, Install
Ignition coil bracket, breather bolt 24.4-29.9 ft-lbs 33.1-40.5 N·m 8.9 IGNITION COIL , Install
Ignition coil bracket, lower screws 24.4-29.9 ft-lbs 33.1-40.5 N·m 8.9 IGNITION COIL, Install
Ignition coil bracket, upper screws 70.8-88.5 in-lbs 8-10 N·m 8.9 IGNITION COIL, Install
IMU screws 35-62 in-lbs 4-7 N·m 8.38 INERTIAL MEASUREMENT UNIT (IMU), In-
stall
IMU screws 35-62 in-lbs 4-7 N·m 8.42 UNDER SEAT CADDY, Install
Jiffy stand sensor screw 19-25 in-lbs 2.2-2.8 N·m 8.39 JIFFY STAND SENSOR (JSS), Install
Knock sensor screw 97-115 in-lbs 11-13 N·m 8.33 KNOCK SENSOR (KS), Install
LHCM clamp screw 56-68 in-lbs 6.3-7.7 N·m 8.10 LEFT HANO CONTROL MODULE (LHCM),
Install
LHCM rear cover screw 6-8 in-lbs 0.65-0.9 N·m 8.10 LEFT HAND CONTROL MODULE (LHCM),
Install
License plate lamp screw 26.6-44.3 in-lbs 3-5 N·m 8.23 LICENSE PLATE LAMP, Install
Outer fairing panel screw 70.8-88.5 in-lbs 8-10 N·m 8.18 FRONT TURN SIGNAL LAMPS, Install
94000784 8-1

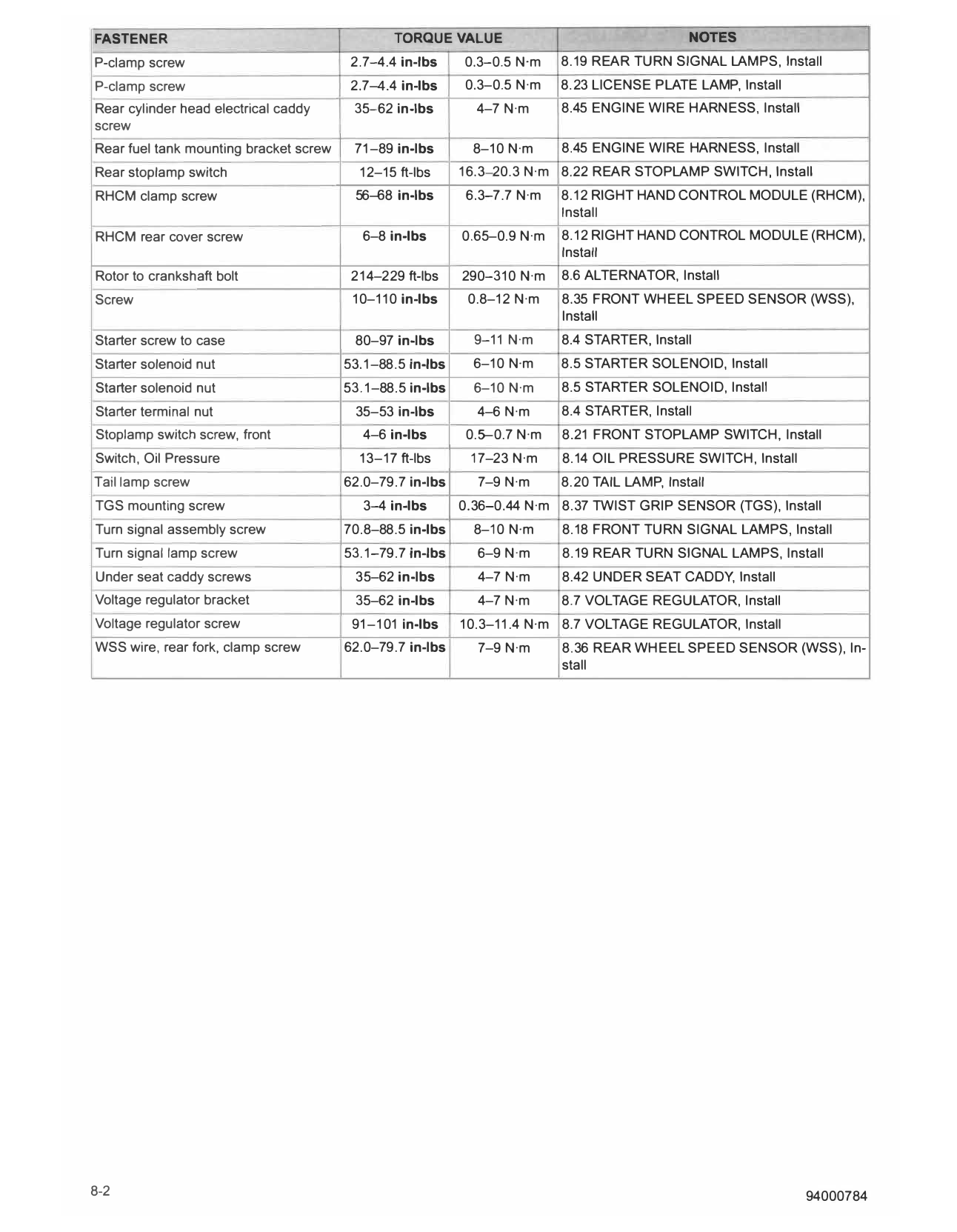

FASTENER TORQUE VALUE NOTES
P-clamp screw 2.7-4.4 in-lbs 0.3-0.5 N·m 8.19 REAR TURN SIGNAL LAMPS, Install
P-clamp screw 2.7-4.4 in-lbs 0.3-0.5 N·m 8.23 LICENSE PLATE LAMP, Install
Rear cylinder head electrical caddy 35-62 in-lbs 4-7 N·m 8.45 ENGINE WIRE HARNESS, Install
screw
Rear fuel tank mounting bracket screw 71-89 in-lbs 8-10 N·m 8.45 ENGINE WIRE HARNESS, Install
Rear stoplamp switch 12-15 ft-lbs 16.3-20.3 N·m 8.22 REAR STOPLAMP SWITCH, Install
RHCM clamp screw 56-68 in-lbs 6.3-7.7 N·m 8.12 RIGHT HAND CONTROL MODULE (RHCM),
Install
RHCM rear cover screw 6-8 in-lbs 0.65-0.9 N·m 8.12 RIGHT HAND CONTROL MODULE (RHCM),
Install
Rotor to crankshaft bolt 214-229 ft-lbs 290-310 N·m 8.6 ALTERNATOR, Install
Screw 10-110 in-lbs 0.8-12 N·m 8.35 FRONT WHEEL SPEED SENSOR (WSS),
Install
Starter screw to case 80-97 in-lbs 9-11 N·m 8.4 STARTER, Install
Starter solenoid nut 53.1-88.5 in-lbs 6-10 N·m 8.5 STARTER SOLENOID, Install
Starter solenoid nut 53.1-88.5 in-lbs 6-10 N·m 8.5 STARTER SOLENOID, Install
Starter terminal nut 35-53 in-lbs 4-6 N·m 8.4 STARTER, Install
Stoplamp switch screw, front 4-6 in-lbs 0.5-0.7 N·m 8.21 FRONT STOPLAMP SWITCH, Install
Switch, Oil Pressure 13-17 ft-lbs 17-23 N·m 8.14 OIL PRESSURE SWITCH, Install
Tail lamp screw 62.0-79.7 in-lbs 7-9 N·m 8.20 TAIL LAMP, Install
TGS mounting screw 3-4 in-lbs 0.36-0.44 N·m 8.37 TWIST GRIP SENSOR (TGS), Install
Turn signal assembly screw 70.8-88.5 in-lbs 8-10 N·m 8.18 FRONT TURN SIGNAL LAMPS, Install
Turn signal lamp screw 53.1-79.7 in-lbs 6-9 N·m 8.19 REAR TURN SIGNAL LAMPS, Install
Under seat caddy screws 35-62 in-lbs 4-7 N·m 8.42 UNDER SEAT CADDY, Install
Voltage regulator bracket 35-62 in-lbs 4-7 N·m 8.7 VOLTAGE REGULATOR, Install
Voltage regulator screw 91-101 in-lbs 10.3-11.4 N·m 8.7 VOLTAGE REGULATOR, Install
WSS wire, rear fork, clamp screw 62.0-79.7 in-lbs 7-9 N·m 8.36 REAR WHEEL SPEED SENSOR (WSS), In-
stall
