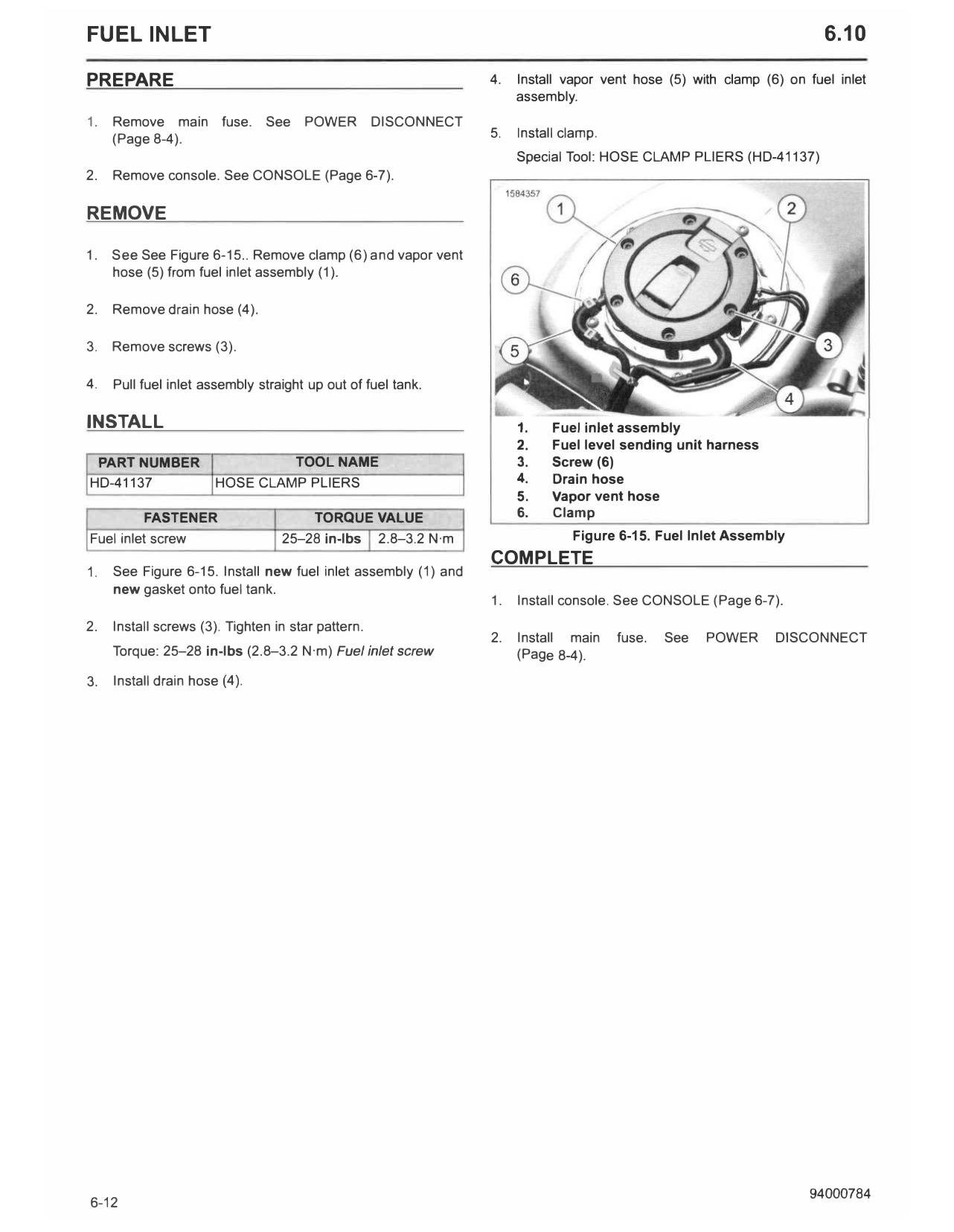

6.10 Fuel Inlet
Fragment manuala — str. 326
📋 Tekst do skopiowania (OCR/wyszukiwanie)
FUEL INLET 6.10
PREPARE 4. Install vapor vent hose (5) with clamp (6) on fuel inlet
assembly.
1. Remove main fuse. See POWER DISCONNECT
(Page 8-4). 5. Install clamp.
Special Tool: HOSE CLAMP PLIERS (HD-41137)
2. Remove console. See CONSOLE (Page 6-7).
REMOVE
1. See See Figure 6-15.. Remove clamp (6) and vapor vent
hose (5) from fuel inlet assembly (1).
2. Remove drain hose (4).
3. Remove screws (3).
4. Pull fuel inlet assembly straight up out of fuel tank.
INSTALL 1. Fuel inlet assembly
2. Fuel level sending unit harness
PART NUMBER TOOL NAME 3. Screw (6)
HD-41137 HOSE CLAMP PLIERS 4. Drain hose
5. Vapor vent hose
FASTENER TORQUE VALUE 6. Clamp
Fuel inlet screw 25-28 in-lbs 2.8-3.2 N·m Figure 6-15. Fuel Inlet Assembly
COMPLETE
1. See Figure 6-15. Install new fuel inlet assembly (1) and
new gasket onto fuel tank.
1. Install console. See CONSOLE (Page 6-7).
2. Install screws (3). Tighten in star pattern.
2. Install main fuse. See POWER DISCONNECT
Torque: 25-28 in-lbs (2.8-3.2 N·m) Fuel inlet screw (Page 8-4).
3. Install drain hose (4).
