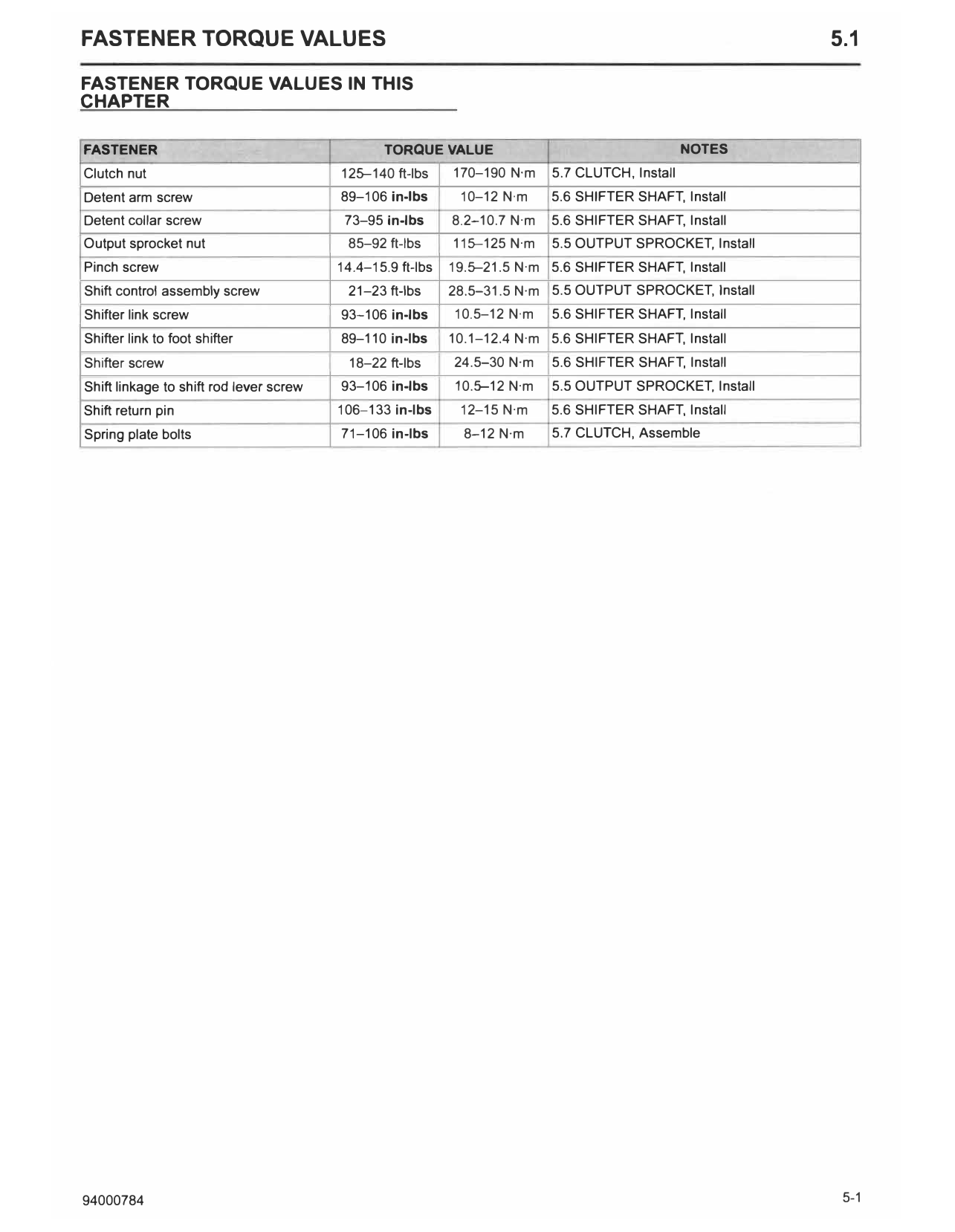

5.1 Fastener Torque Values
Fragment manuala — str. 289
📋 Tekst do skopiowania (OCR/wyszukiwanie)
FASTENER TORQUE VALUES 5.1 FASTENER TORQUE VALUES IN THIS CHAPTER FASTENER TORQUE VALUE NOTES Clutch nut 125--140 ft-lbs 170-190 N·m 5.7 CLUTCH, Install Detent arm screw 89-106 in-lbs 10-12 N·m 5.6 SHIFTER SHAFT, Install Detent collar screw 73-95 in-lbs 8.2-10.7 N·m 5.6 SHIFTER SHAFT, Install Output sprocket nut 85-92 ft-lbs 115--125 N·m 5.5 OUTPUT SPROCKET, Install Pinch screw 14.4-15.9 ft-lbs 19.5--21.5 N·m 5.6 SHIFTER SHAFT, Install Shift control assembly screw 21-23 ft-lbs 28.5-31.5 N·m 5.5 OUTPUT SPROCKET, Install Shifter link screw 93-106 in-lbs 10.5-12 N·m 5.6 SHIFTER SHAFT, Install Shifter link to foot shifter 89-110 in-lbs 10.1-12.4 N·m 5.6 SHIFTER SHAFT, Install Shifter screw 18-22 ft-lbs 24.5--30 N·m 5.6 SHIFTER SHAFT, Install Shift linkage to shift rod lever screw 93-106 in-lbs 10.5--12 N·m 5.5 OUTPUT SPROCKET, Install Shift return pin 106-133 in-lbs 12-15 N·m 5.6 SHIFTER SHAFT, Install Spring plate bolts 71-106 in-lbs 8-12 N·m 5.7 CLUTCH, Assemble 94000784 5-1
