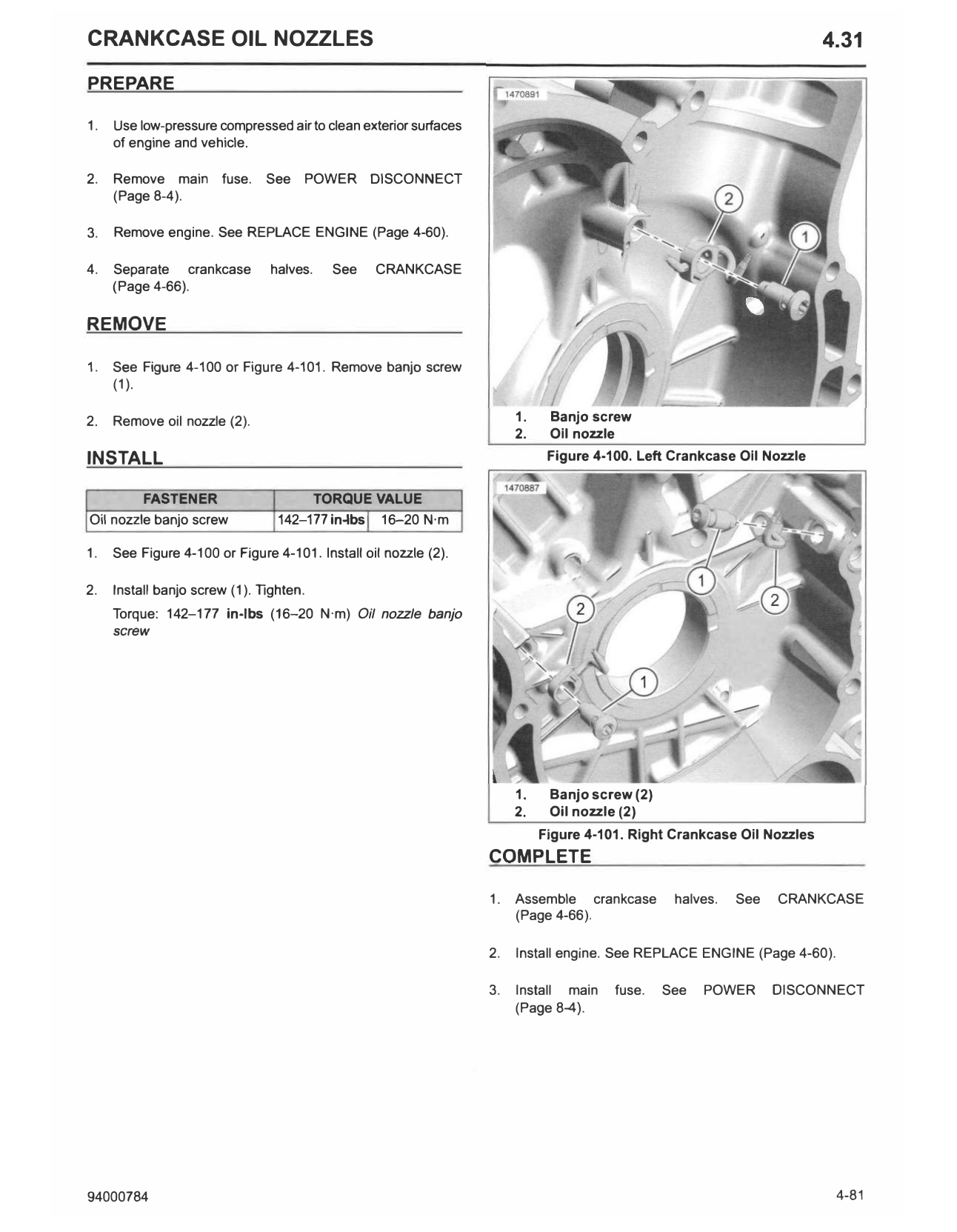

CRANKCASE OIL NOZZLES 4.31
PREPARE
1. Use low-pressure compressed air to clean exterior surfaces
of engine and vehicle.
2. Remove main fuse. See POWER DISCONNECT
(Page 8-4).
3. Remove engine. See REPLACE ENGINE (Page 4-60).
4. Separate crankcase halves. See CRANKCASE
(Page 4-66).
REMOVE
1. See Figure 4-100 or Figure 4-101. Remove banjo screw
(1).
2. Remove oil nozzle (2). 1. Banjo screw
2. Oil nozzle
INSTALL Figure 4-100. Left Crankcase Oil Nozzle
FASTENER TORQUE VALUE
Oil nozzle banjo screw 142-177 in-lbs 16-20 N • m
1. See Figure 4-100 or Figure 4-101. Install oil nozzle (2).
2. Install banjo screw (1). Tighten.
Torque: 142-177 in-lbs (16-20 N·m) Oil nozzle banjo
screw
---
✓
1. Banjo screw (2)
2. Oil nozzle (2)
Figure 4-101. Right Crankcase Oil Nozzles
COMPLETE
1. Assemble crankcase halves. See CRANKCASE
(Page 4-66).
2. Install engine. See REPLACE ENGINE (Page 4-60).
3. Install main fuse. See POWER DISCONNECT
(Page 8-4).
94000784 4-81
