3.38 Handlebar
Fragment manuala — str. 177–178
📋 Tekst do skopiowania (OCR/wyszukiwanie)

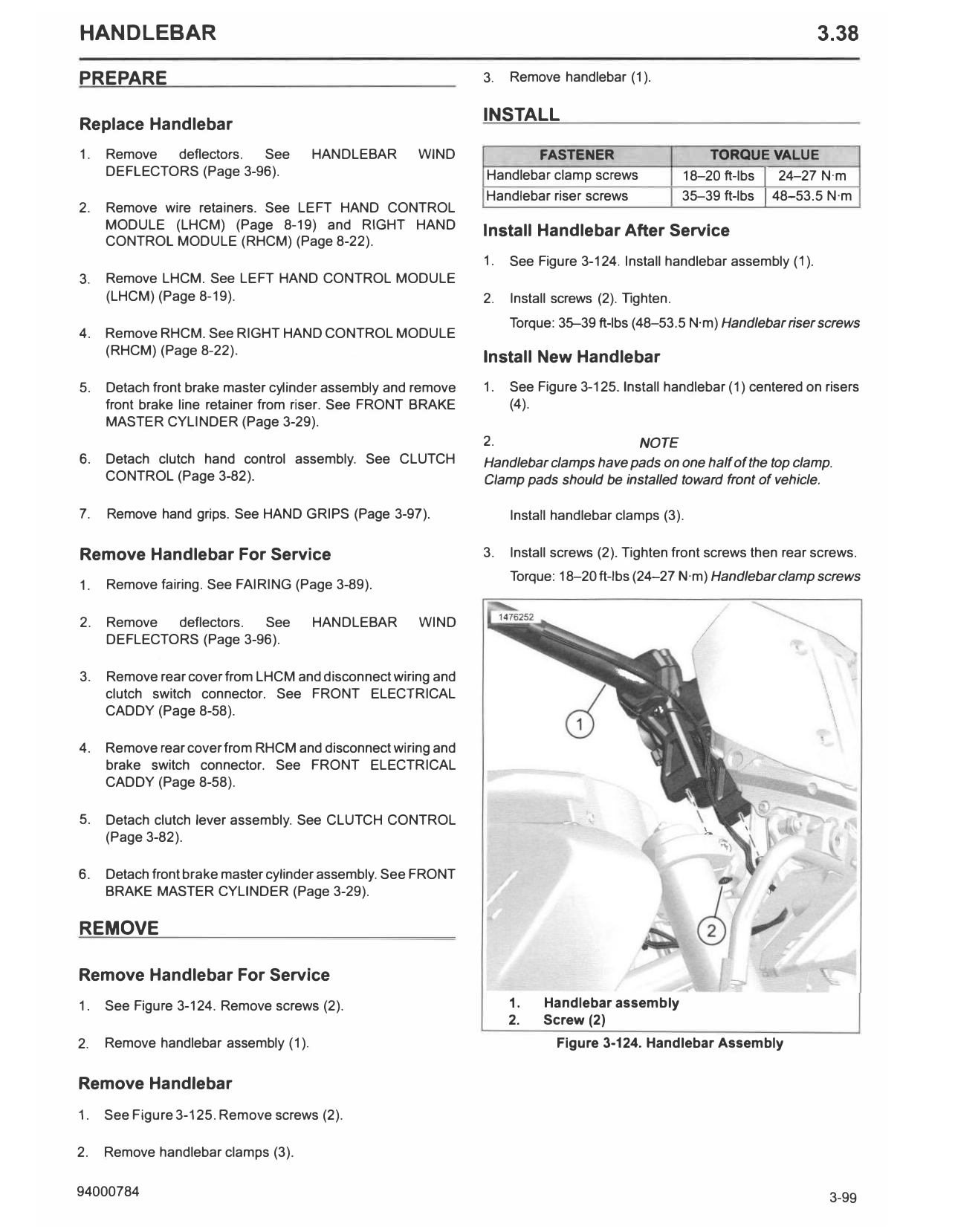

HANDLEBAR 3.38
PREPARE 3. Remove handlebar (1).
Replace Handlebar
INSTALL
1. Remove deflectors. See HANDLEBAR WIND FASTENER TORQUE VALUE
DEFLECTORS (Page 3-96). Handlebar clamp screws I
18-20 ft-lbs 24-27 N·m
2. Remove wire retainers. See LEFT HAND CONTROL
Handlebar riser screws I
35--39 ft-lbs 48-53.5 N·m
MODULE (LHCM) (Page 8-19) and RIGHT HAND
Install Handlebar After Service
CONTROL MODULE (RHCM) (Page 8-22).
1. See Figure 3-124. Install handlebar assembly (1 ).
3. Remove LHCM. See LEFT HAND CONTROL MODULE
(LHCM) (Page 8-19). 2. Install screws (2). Tighten.
Torque: 35--39 ft-lbs (48-53.5 N·m) Handlebar riser screws
4. Remove RHCM. See RIGHT HAND CONTROL MODULE
(RHCM) (Page 8-22).
Install New Handlebar
5. Detach front brake master cylinder assembly and remove 1. See Figure 3-125. Install handlebar (1) centered on risers
front brake line retainer from riser. See FRONT BRAKE (4).
MASTER CYLINDER (Page 3-29).
2. NOTE
6. Detach clutch hand control assembly. See CLUTCH Handlebar clamps have pads on one half of the top clamp.
CONTROL (Page 3-82). Clamp pads should be installed toward front of vehicle.
7. Remove hand grips. See HAND GRIPS (Page 3-97). Install handlebar clamps (3).
Remove Handlebar For Service 3. Install screws (2). Tighten front screws then rear screws.
Torque: 18-20 ft-lbs (24-27 N ·m) Handlebar clamp screws
1. Remove fairing. See FAIRING (Page 3-89).
2. Remove deflectors. See HANDLEBAR WIND
DEFLECTORS (Page 3-96).
3. Remove rear cover from LHCM and disconnect wiring and
clutch switch connector. See FRONT ELECTRICAL
CADDY (Page 8-58).
4. Remove rear cover from RHCM and disconnect wiring and
brake switch connector. See FRONT ELECTRICAL
CADDY (Page 8-58).
5. Detach clutch lever assembly. See CLUTCH CONTROL
(Page 3-82).
6. Detach front brake master cylinder assembly. See FRONT
BRAKE MASTER CYLINDER (Page 3-29).
REMOVE
Remove Handlebar For Service
1. See Figure 3-124. Remove screws (2). 1. Handlebar assembly
2. Screw (2)
2. Remove handlebar assembly (1). Figure 3-124. Handlebar Assembly
Remove Handlebar
1. See Figure 3-125. Remove screws (2).
2. Remove handlebar clamps (3).
94000784 3-99
4. Connect LHCM wiring, clutch switch connector and rear
cover. See FRONT ELECTRICAL CADDY (Page 8-58).
5. Install deflectors. See HANDLEBAR WIND DEFLECTORS
(Page 3-96).
6. Install fairing. See FAIRING (Page 3-89).
Replace Handlebar
1. Install LHCM. See LEFT HAND CONTROL MODULE
(LHCM) (Page 8-19).
1. Handlebar
2. Screw (4)
2. Install RHCM. See RIGHT HAND CONTROL MODULE
3. Handlebar clamp (2)
4. Riser (2) (RHCM) (Page 8-22).
5. Clamp pad
3. Install hand grips. See HAND GRIPS (Page 3-97).

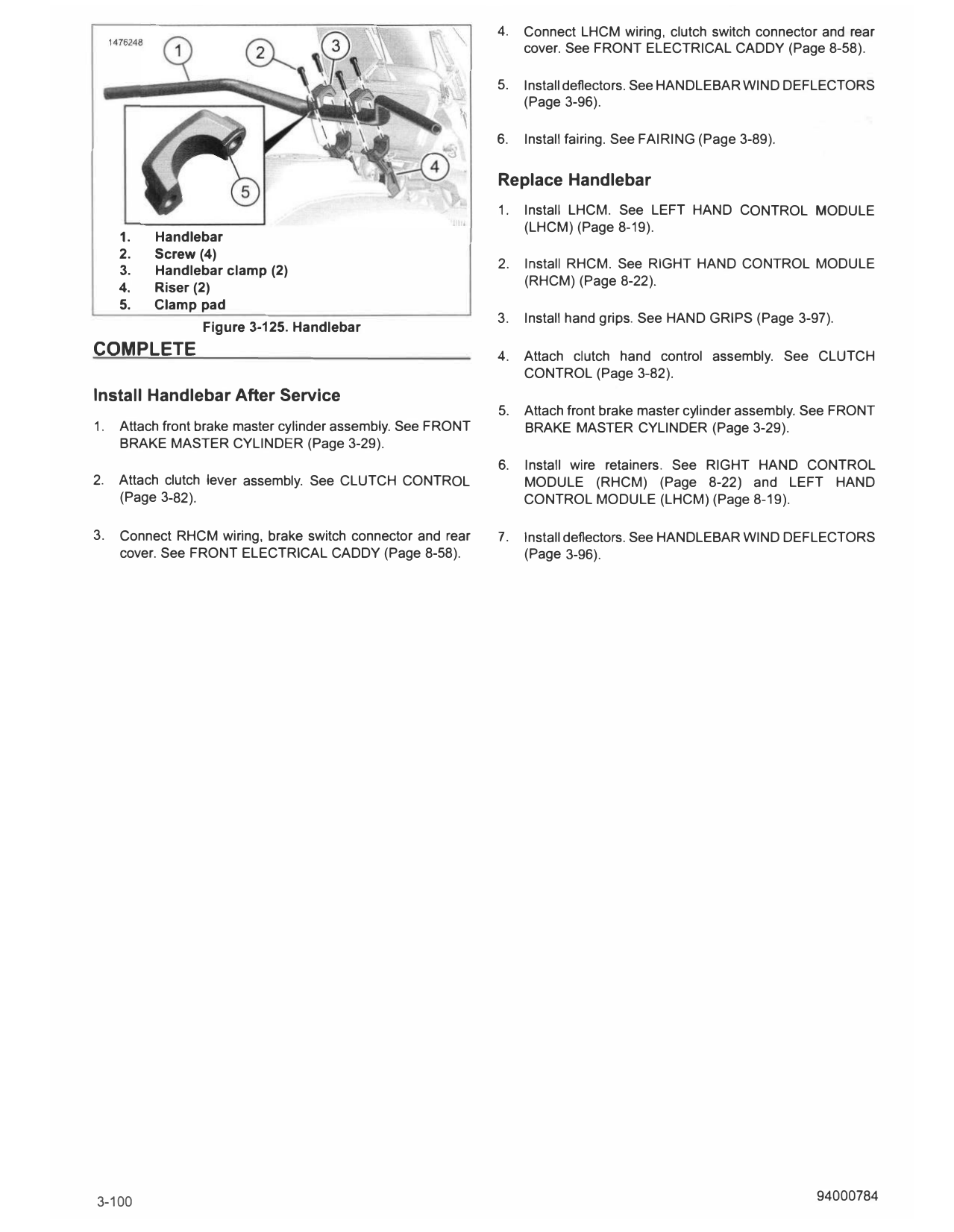

Figure 3-125. Handlebar
COMPLETE 4. Attach clutch hand control assembly. See CLUTCH
CONTROL (Page 3-82).
Install Handlebar After Service
5. Attach front brake master cylinder assembly. See FRONT
1. Attach front brake master cylinder assembly. See FRONT BRAKE MASTER CYLINDER (Page 3-29).
BRAKE MASTER CYLINDER (Page 3-29).
6. Install wire retainers. See RIGHT HAND CONTROL
2. Attach clutch lever assembly. See CLUTCH CONTROL MODULE (RHCM) (Page 8-22) and LEFT HAND
(Page 3-82). CONTROL MODULE (LHCM) (Page 8-19).
3. Connect RHCM wiring, brake switch connector and rear 7. Install deflectors. See HANDLEBAR WIND DEFLECTORS
cover. See FRONT ELECTRICAL CADDY (Page 8-58). (Page 3-96).
3-100 94000784
