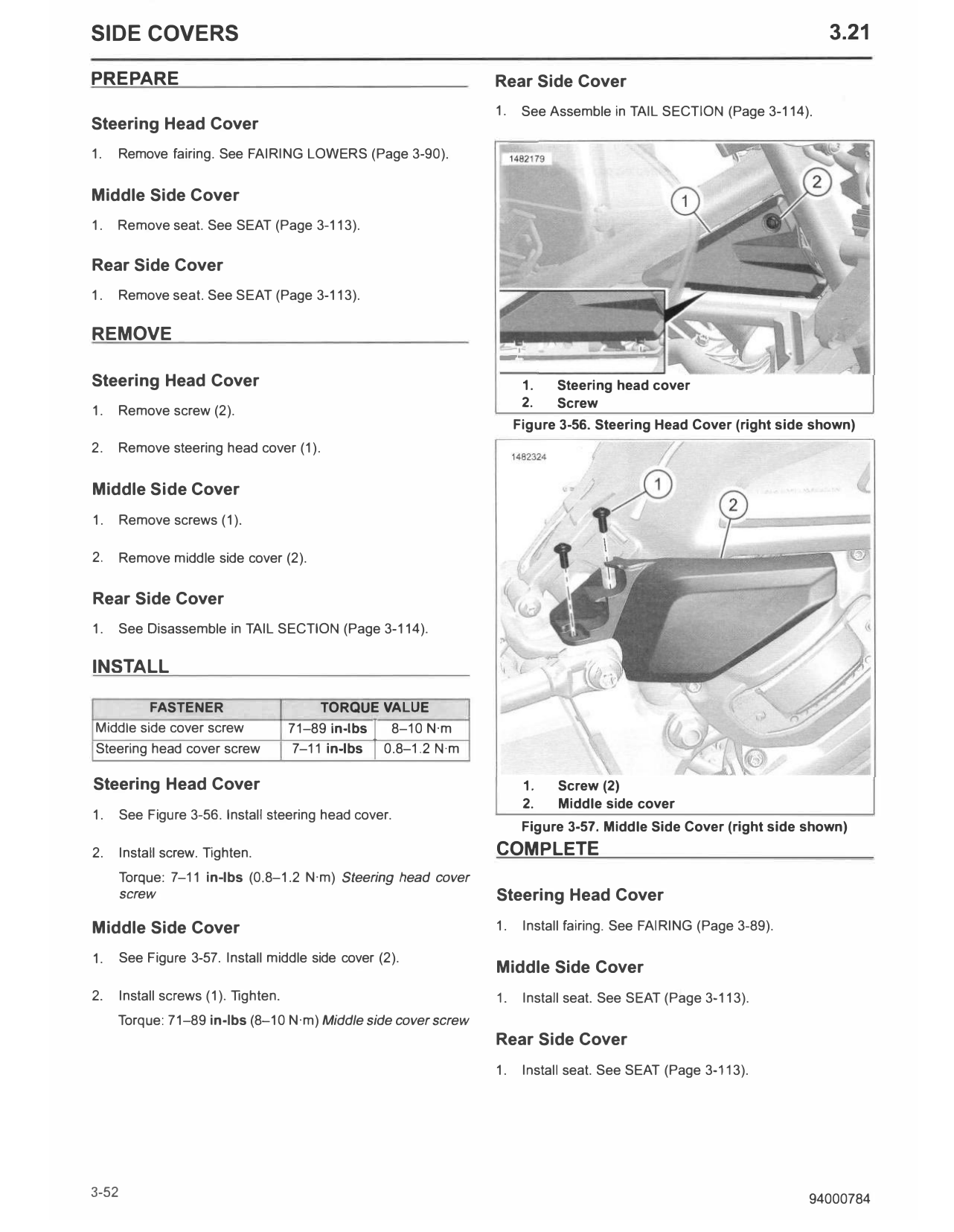

SIDE COVERS 3.21
PREPARE Rear Side Cover
1. See Assemble in TAIL SECTION (Page 3-114).
Steering Head Cover
1. Remove fairing. See FAIRING LOWERS (Page 3-90).
Middle Side Cover
1. Remove seat. See SEAT (Page 3-113).
Rear Side Cover
1. Remove seat. See SEAT (Page 3-113).
REMOVE
WWW
Steering Head Cover 1. Steering head cover
2. Screw
1. Remove screw (2).
Figure 3-56. Steering Head Cover (right side shown)
2. Remove steering head cover (1).
Middle Side Cover
1. Remove screws (1).
2. Remove middle side cover (2).
Rear Side Cover
1. See Disassemble in TAIL SECTION (Page 3-114).
INSTALL
FASTENER TORQUE VALUE
Middle side cover screw 71-89 in-lbs I 8-10 N·m
Steering head cover screw 7-11 in-lbs I 0.8-1.2 N·m
Steering Head Cover 1. Screw (2)
2. Middle side cover
1. See Figure 3-56. Install steering head cover.
Figure 3-57. Middle Side Cover (right side shown)
2. Install screw. Tighten. COMPLETE
Torque: 7-11 in-lbs (0.8-1.2 N·m) Steering head cover
screw Steering Head Cover
Middle Side Cover 1. Install fairing. See FAIRING (Page 3-89).
1. See Figure 3-57. Install middle side cover (2).
Middle Side Cover
2. Install screws (1). Tighten. 1. Install seat. See SEAT (Page 3-113).
Torque: 71-89 in-lbs (8-10 N·m) Middle side cover screw
Rear Side Cover
1. Install seat. See SEAT (Page 3-113).
