A.2 Wire Harness Connectors
Fragment manuala — str. 471–486
📋 Tekst do skopiowania (OCR/wyszukiwanie)

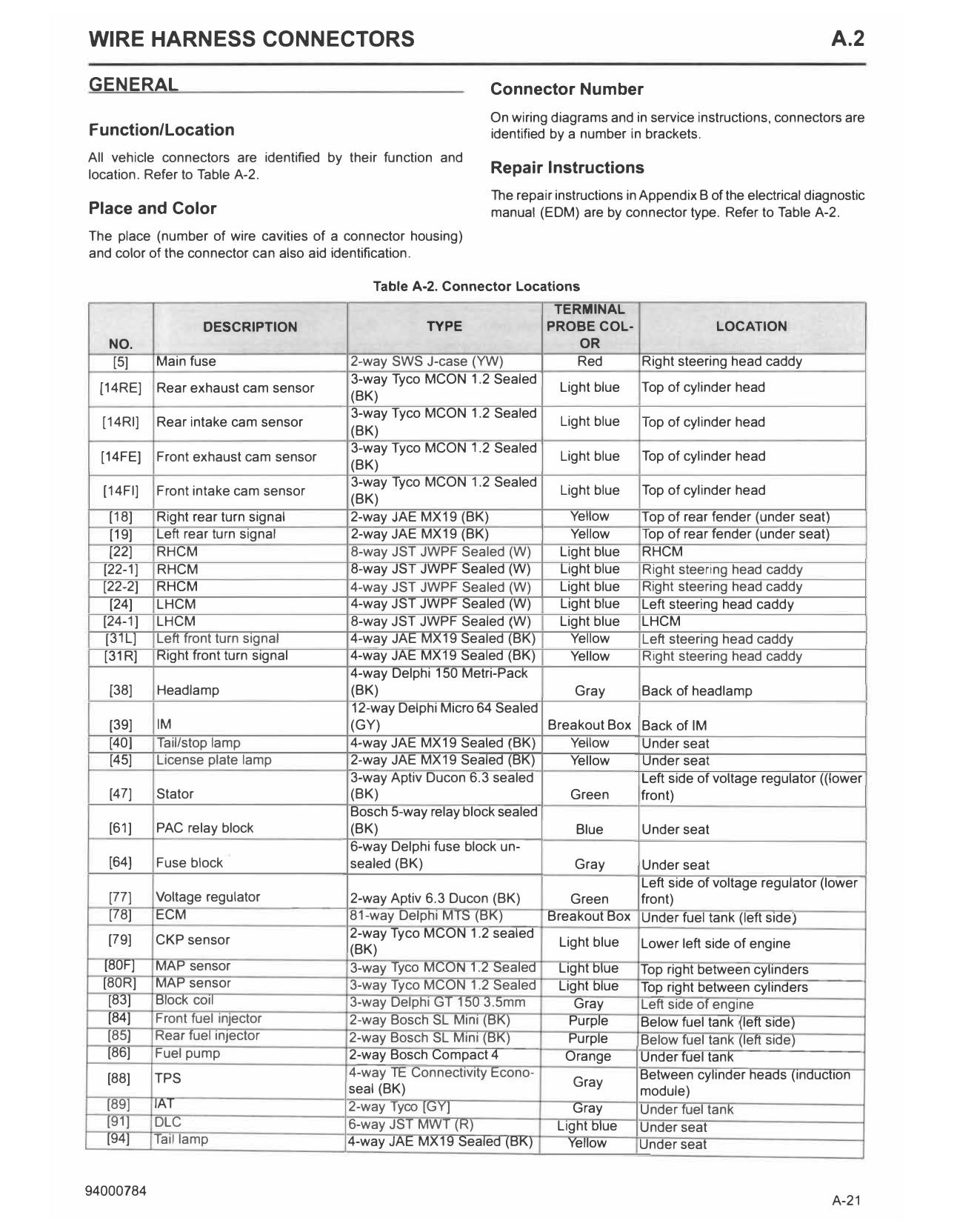

WIRE HARNESS CONNECTORS A.2
GENERAL Connector Number
On wiring diagrams and in service instructions, connectors are
Function/Location identified by a number in brackets.
All vehicle connectors are identified by their function and
location. Refer to Table A-2. Repair Instructions
The repair instructions in Appendix B of the electrical diagnostic
Place and Color manual (EDM) are by connector type. Refer to Table A-2.
The place (number of wire cavities of a connector housing)
and color of the connector can also aid identification.
Table A-2. Connector Locations
TERMINAL
DESCRIPTION TYPE PROBE COL- LOCATION
NO. OR
[5} Main fuse 2-way SWS J-case (YW) Red Right steering head caddy
3-way Tyco MCON 1.2 Sealed
[14RE] Rear exhaust cam sensor Light blue Top of cylinder head
(BK)
3-way Tyco MCON 1.2 Sealed
[14RI] Rear intake cam sensor Light blue Top of cylinder head
(BK)
3-way Tyco MCON 1.2 Sealed
[14FE] Front exhaust cam sensor Light blue Top of cylinder head
(BK)
3-way Tyco MCON 1.2 Sealed
[14FI] Front intake cam sensor Light blue Top of cylinder head
(BK)
[18] Right rear turn signal 2-way JAE MX19 (BK) Yellow Top of rear fender (under seat)
[19] Left rear turn signal 2-way JAE MX19 (BK) Yellow Top of rear fender (under seat)
[22] RHCM 8-way JST JWPF Sealed (W) Light blue RHCM
[22-1] RHCM 8-way JST JWPF Sealed (W) Light blue Right steering head caddy
[22-2] RHCM 4-way JST JWPF Sealed (W) Light blue Right steering head caddy
[24] LHCM 4-way JST JWPF Sealed (W) Light blue Left steering head caddy
[24-1] LHCM 8-way JST JWPF Sealed (W) Light blue LHCM
[31L] Left front turn signal 4-way JAE MX19 Sealed (BK) Yellow Left steering head caddy
[31Rl Right front turn signal 4-way JAE MX19 Sealed (BK) Yellow Right steering head caddy
4-way Delphi 150 Metri-Pack
[38] Headlamp (BK) Gray Back of headlamp
12-way Delphi Micro 64 Sealed
[39] IM (GY) Breakout Box Back of IM
[40) Tail/stop lamp 4-way JAE MX19 Sealed (BK) Yellow Under seat
[45] License plate lamp 2-way JAE MX19 Sealed (BK) Yellow Under seat
3-way Aptiv Ducon 6.3 sealed Left side of voltage regulator ((lower
[47] Stator (BK) Green front)
Bosch 5-way relay block sealed
[61] PAC relay block (BK) Blue Under seat
6-way Delphi fuse block un-
[64] Fuse block sealed (BK) Gray Under seat
Left side of voltage regulator (lower
[77] Voltage regulator 2-way Aptiv 6.3 Ducon (BK) Green front)
[78] ECM 81-way Delphi MTS (BK) Breakout Box Under fuel tank (left side)
2-way Tyco MCON 1.2 sealed
[79] CKP sensor Light blue Lower left side of engine
(BK)
[80F] MAP sensor 3-way Tyco MCON 1.2 Sealed Light blue Top right between cylinders
[80R] MAP sensor 3-way Tyco MCON 1.2 Sealed Light blue Top right between cylinders
[83] Block coil 3-way Delphi GT 150 3.5mm Gray Left side of engine
[84] Front fuel injector 2-way Bosch SL Mini (BK) Purple Below fuel tank (left side)
[85] Rear fuel injector 2-way Bosch SL Mini (BK) Purple Below fuel tank (left side)
[86] Fuel pump 2-way Bosch Compact 4 Orange Under fuel tank
[88] T PS 4-way TE Connectivity Econo- Between cylinder heads (induction
seal (BK) Gray
module)
[89] IAT 2-way Tyco [GY] Gray Under fuel tank
[91] DLC 6-way JST MWT (R) Light blue Under seat
[94] Tail lamp 4-way JAE MX19 Sealed (BK) Yellow Under seat
A-21

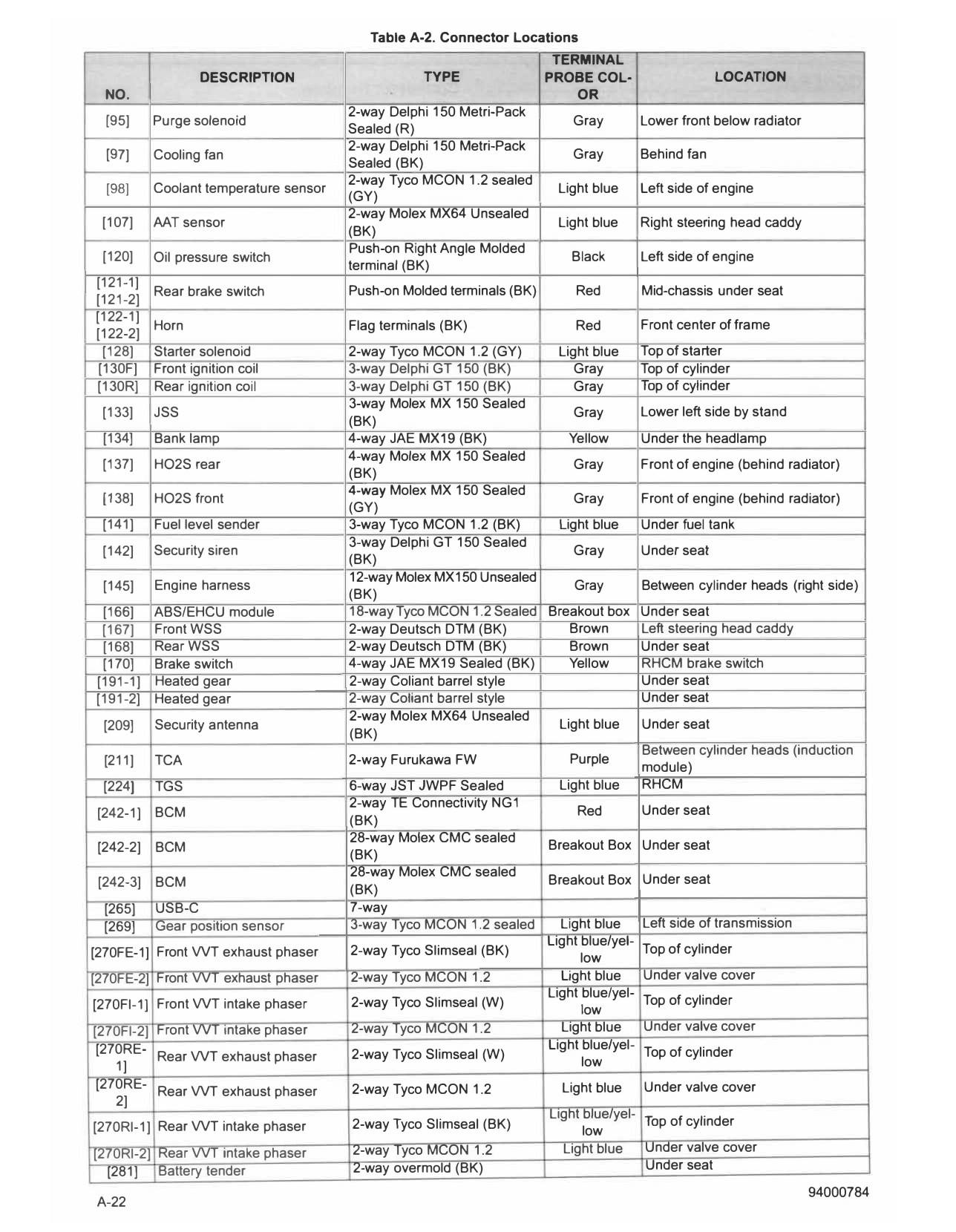

Table A-2. Connector Locations
TERMINAL
DESCRIPTION TYPE PROBE COL- LOCATION
NO. OR
2-way Delphi 150 Metri-Pack
[95] Purge solenoid Gray Lower front below radiator
Sealed (R)
2-way Delphi 150 Metri-Pack
[97] Cooling fan Gray Behind fan
Sealed (BK)
2-way Tyco MCON 1.2 sealed
[98] Coolant temperature sensor Light blue Left side of engine
(GY)
2-way Molex MX64 Unsealed
(107] AAT sensor Light blue Right steering head caddy
(BK)
Push-on Right Angle Molded
(120] Oil pressure switch Black Left side of engine
terminal (BK)
(121-1]
Rear brake switch Push-on Molded terminals (BK) Red Mid-chassis under seat
(121-2)
[122-1]
Horn Flag terminals (BK) Red Front center of frame
(122-2]
[128) Starter solenoid 2-way Tyco MCON 1.2 (GY) Light blue Top of starter
[130F] Front ignition coil 3-way Delphi GT 150 (BK) Gray Top of cylinder
[130R] Rear ignition coil 3-way Delphi GT 150 (BK) Gray Top of cylinder
3-way Molex MX 150 Sealed
[133] JSS Gray Lower left side by stand
(BK)
(134] Bank lamp 4-way JAE MX19 (BK) Yellow Under the headlamp
4-way Molex MX 150 Sealed
[137] HO2S rear Gray Front of engine (behind radiator)
(BK)
4-way Molex MX 150 Sealed
[138] HO2S front Gray Front of engine (behind radiator)
(GY)

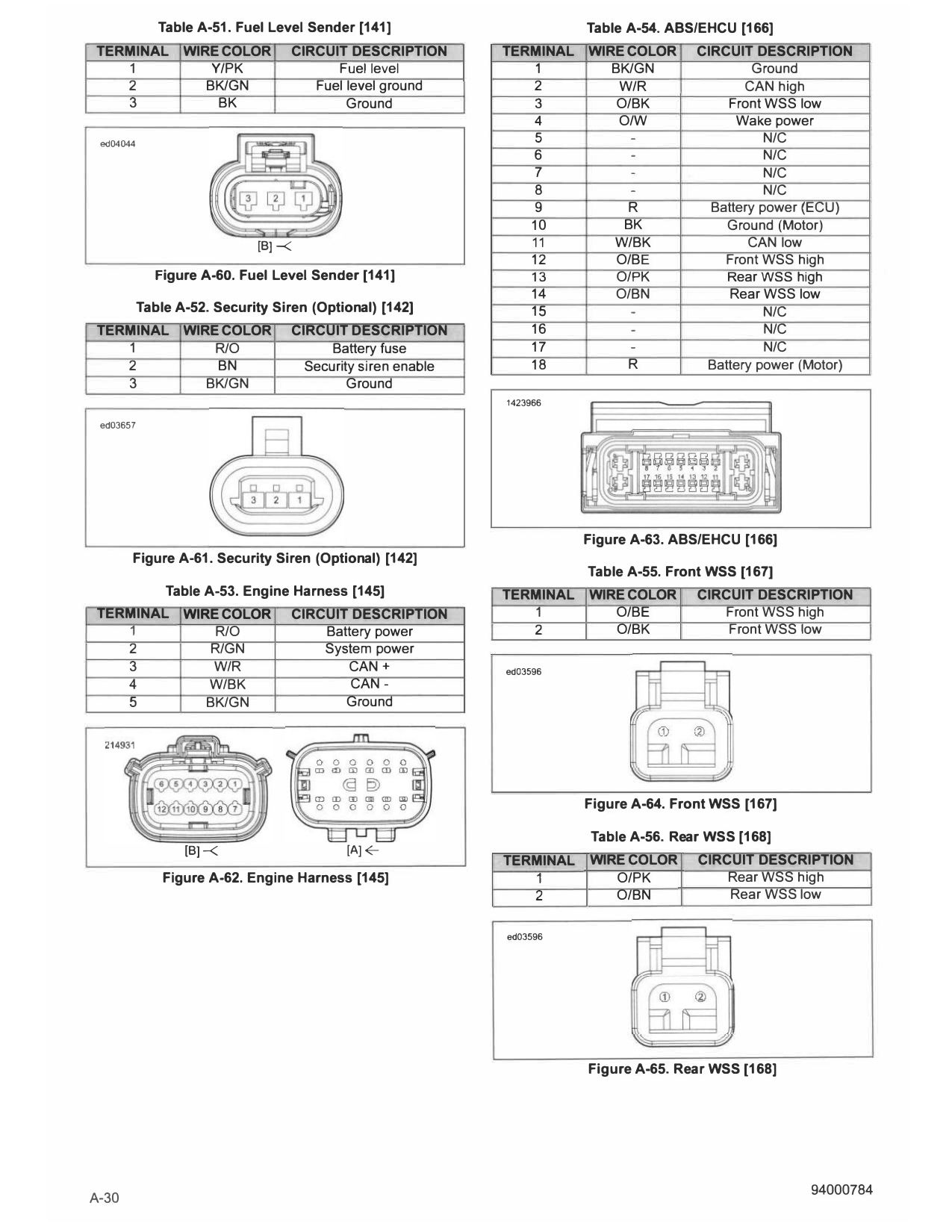

[141) Fuel level sender 3-way Tyco MCON 1.2 (BK) Light blue Under fuel tank
3-way Delphi GT 150 Sealed
[142] Security siren Gray Under seat
(BK)
12-way Molex MX150 Unsealed
[145] Engine harness Gray Between cylinder heads (right side)
(BK)
(166] ABS/EHCU module 18-way Tyco MCON 1.2 Sealed Breakout box Under seat
[167] Front WSS 2-way Deutsch DTM (BK) Brown Left steering head caddy
(168] Rear WSS 2-way Deutsch DTM (BK) Brown Under seat

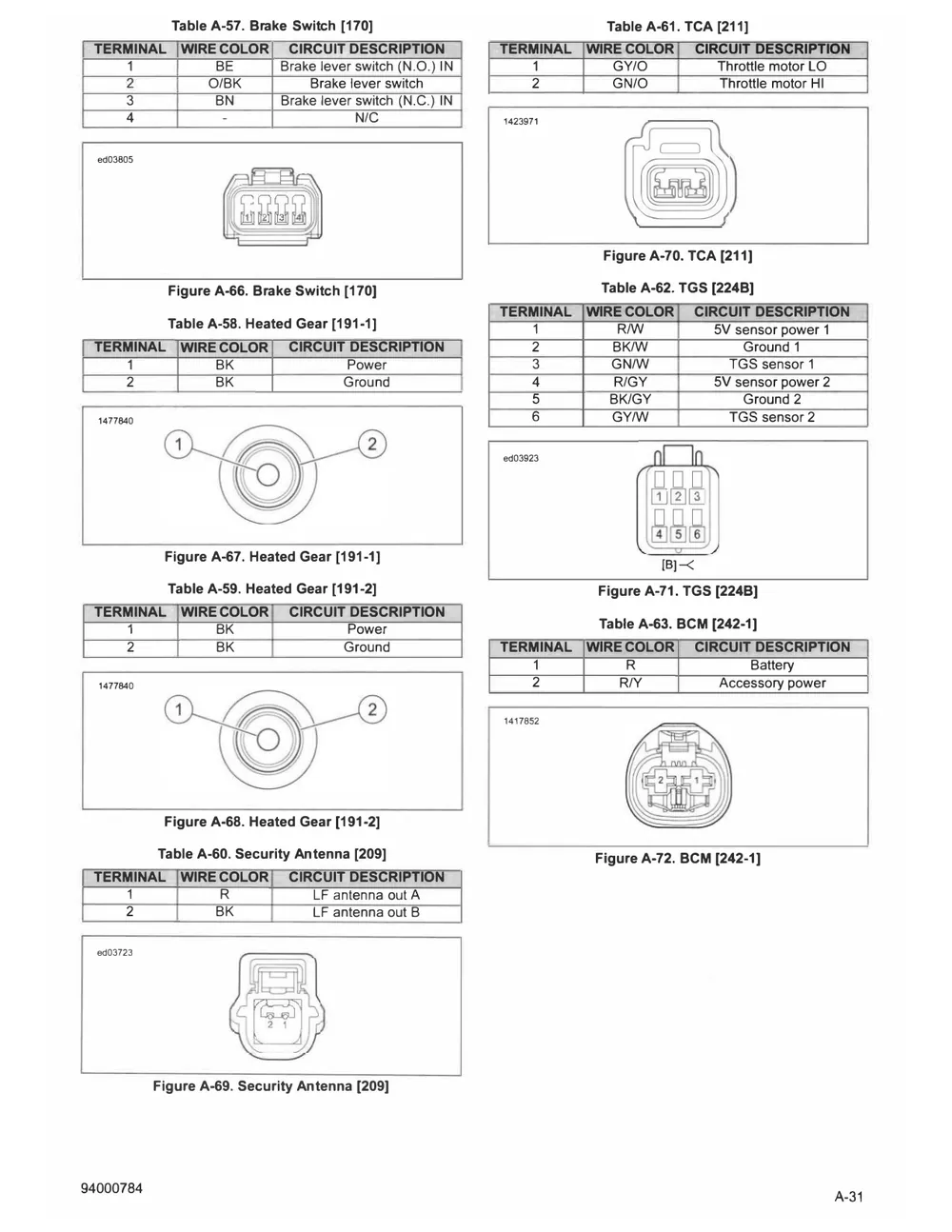

[170] Brake switch 4-way JAE MX19 Sealed (BK) Yellow RHCM brake switch
[191-1] Heated gear 2-way Coliant barrel style Under seat
[191-2) Heated gear 2-way Coliant barrel style Under seat
2-way Molex MX64 Unsealed
[209] Security antenna Light blue Under seat
(BK)
Between cylinder heads (induction
[211] TCA 2-way Furukawa FW Purple
module)
[224) TGS 6-way JST JWPF Sealed Light blue RHCM
2-way TE Connectivity NG1
[242-1) BCM Red Under seat
(BK)
28-way Molex CMC sealed
[242-2] BCM Breakout Box Under seat
(BK)
28-way Molex CMC sealed
[242-3] BCM Breakout Box Under seat
(BK)
[265) USB-C 7-way
[269] Gear position sensor 3-way Tyco MCON 1.2 sealed Light blue Left side of transmission
Light blue/yel-

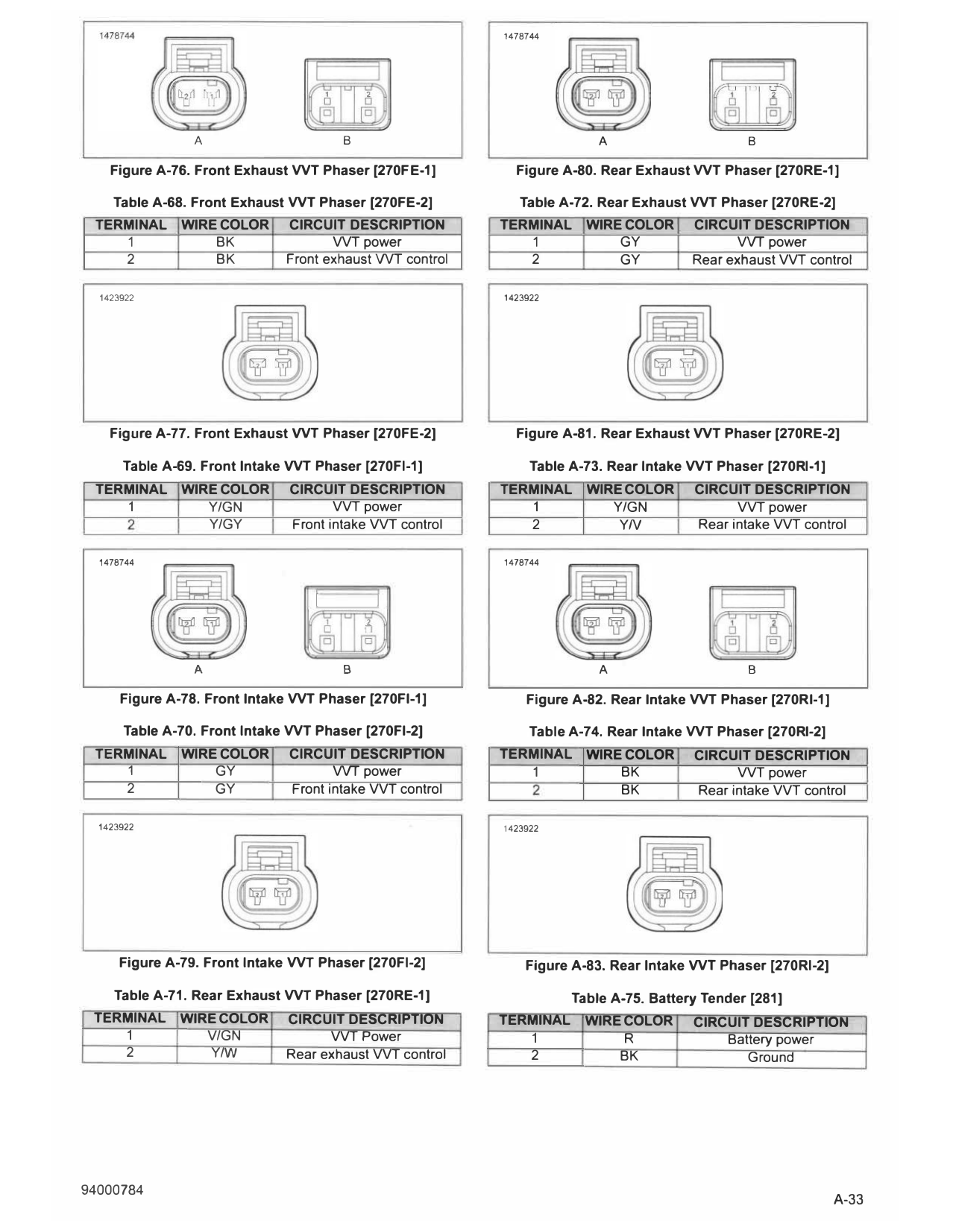

[270FE-1] Front WT exhaust phaser 2-way Tyco Slimseal (BK) Top of cylinder
low
[270FE-2] Front WT exhaust phaser 2-way Tyco MCON 1.2 Light blue Under valve cover
Light blue/yel-
[270Fl-1) Front WT intake phaser 2-way Tyco Slimseal (W) Top of cylinder
low
[270Fl-2] Front WT intake phaser 2-way Tyco MCON 1.2 Light blue Under valve cover
[270RE- Light blue/yel-
Rear WT exhaust phaser 2-way Tyco Slimseal (W) Top of cylinder
1] low
[270RE- 2-way Tyco MCON 1.2 Light blue Under valve cover
Rear WT exhaust phaser
2]
Light blue/yel-
[270Rl-1] Rear WT intake phaser 2-way Tyco Slimseal (BK) Top of cylinder
low
2-way Tyco MCON 1.2 Light blue Under valve cover
[270Rl-2) Rear WT intake phaser
2-way overmold (BK) Under seat
[281] Battery tender
A-22

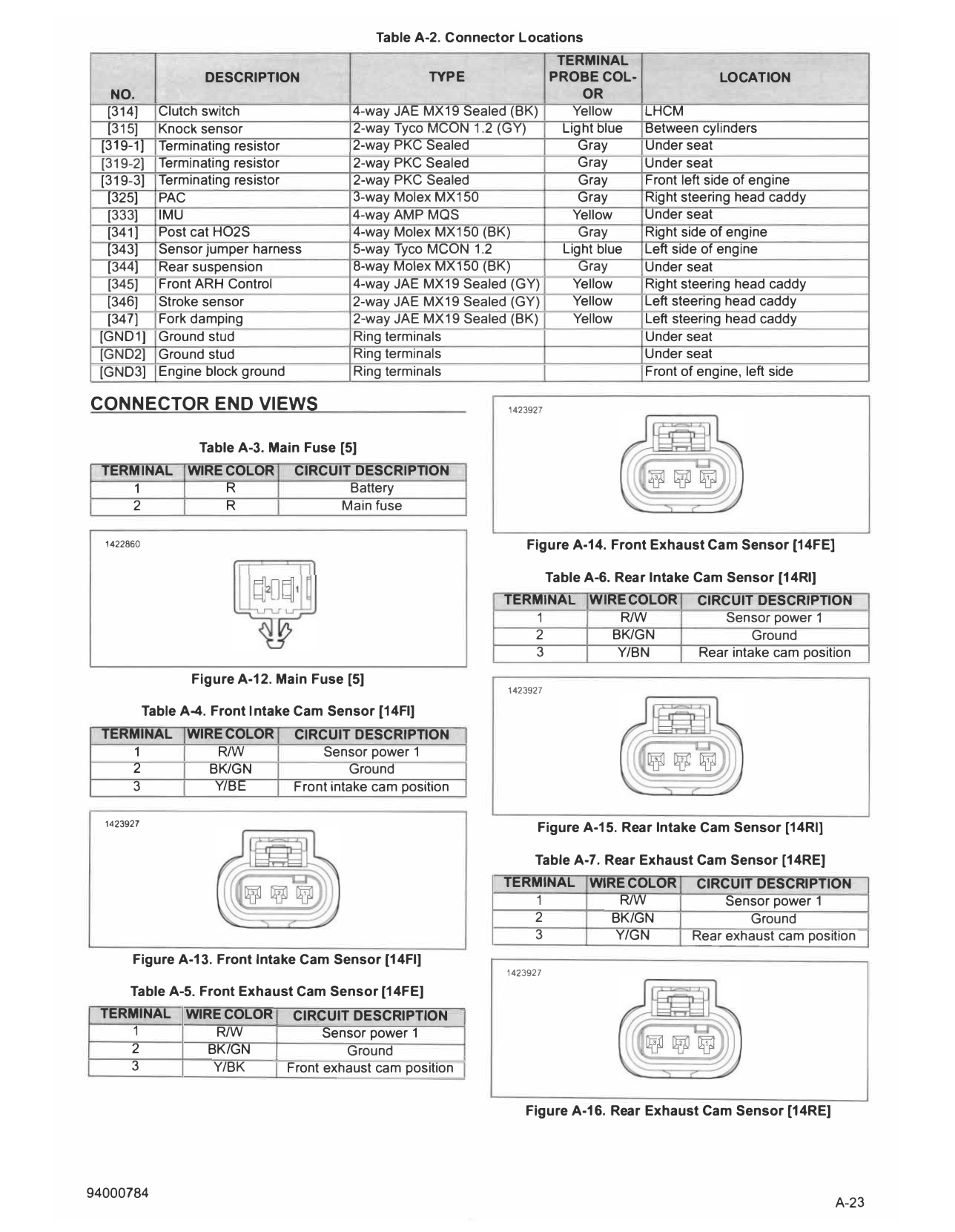

Table A-2. Connector Locations
TERMINAL
DESCRIPTION TYPE PROBE COL- LOCATION
NO. OR

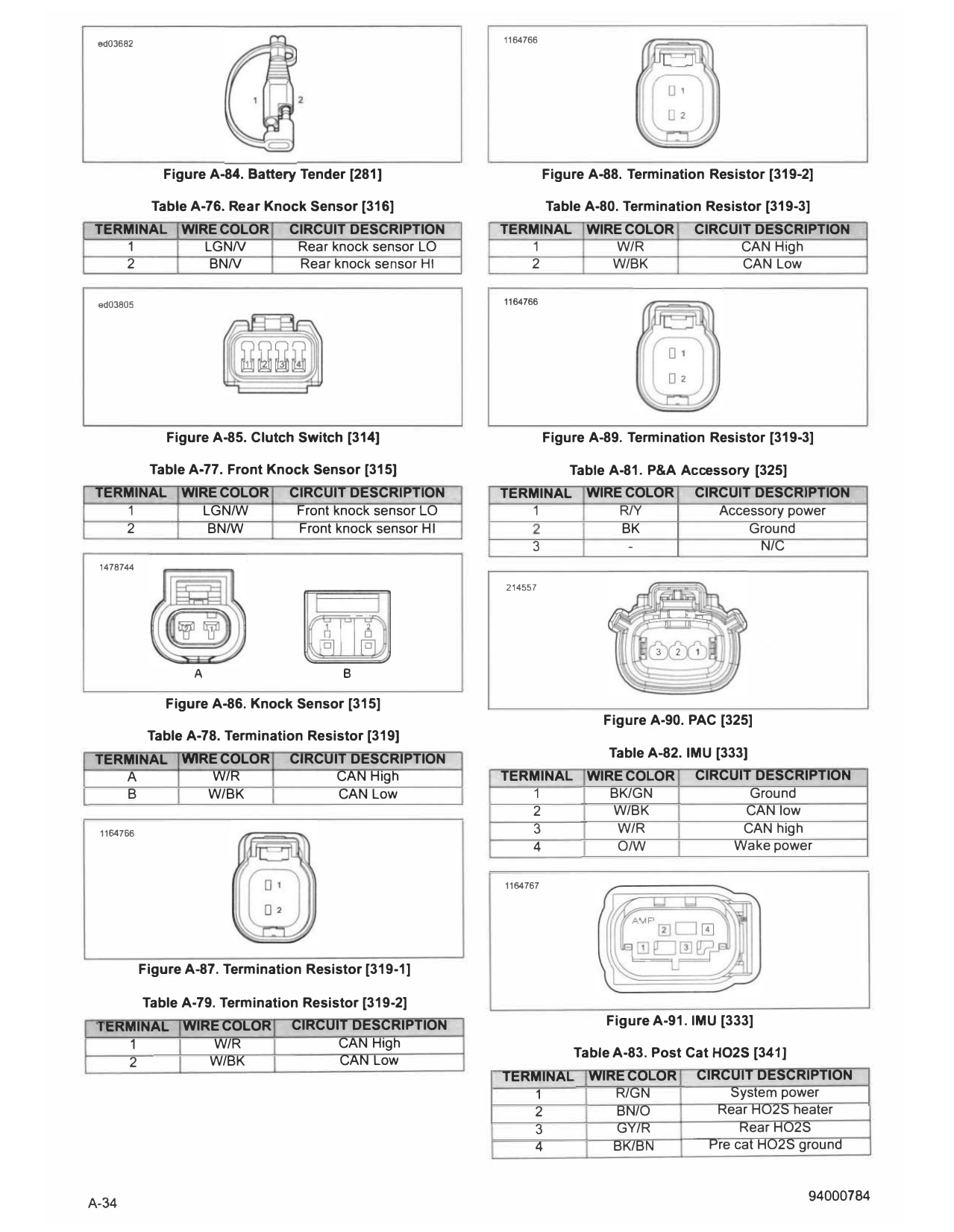

(314] Clutch switch 4-way JAE MX19 Sealed (BK) Yellow LHCM
(315] Knock sensor 2-way Tyco MCON 1.2 (GY) Light blue Between cylinders
[319-1] Terminating resistor 2-way PKG Sealed Gray Under seat
[319-2) Terminating resistor 2-way PKG Sealed Gray Under seat
[319-3] Terminating resistor 2-way PKG Sealed Gray Front left side of engine
(325) PAC 3-way Molex MX150 Gray Right steering head caddy
[333) IMU 4-way AMP MQS Yellow Under seat

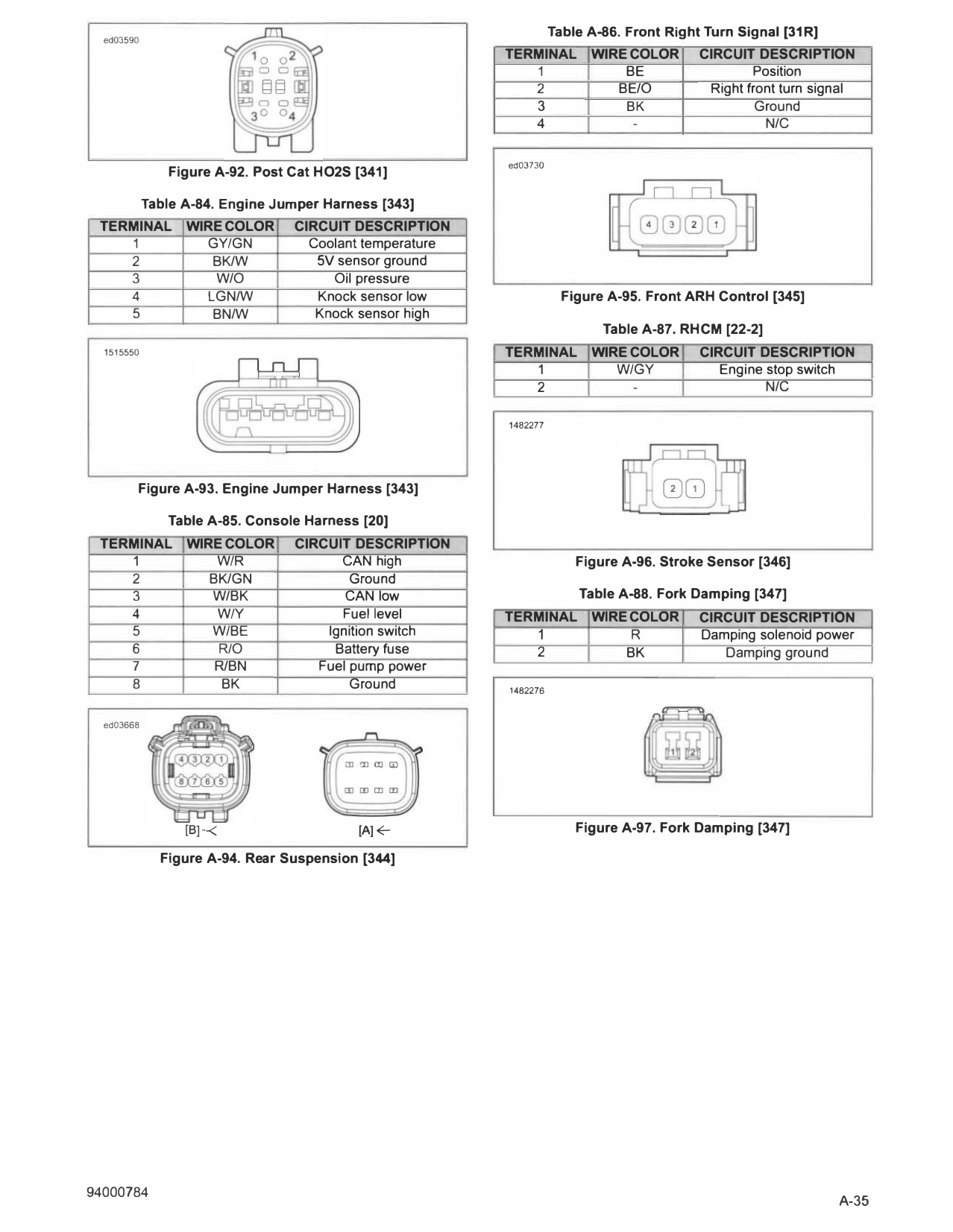

[341] Post cat HO2S 4-way Molex MX150 (BK) Gray Right side of engine
[343] Sensor jumper harness 5-way Tyco MCON 1.2 Light blue Left side of engine
(344) Rear suspension 8-way Molex MX150 (BK) Gray Under seat
[345) Front ARH Control 4-way JAE MX19 Sealed (GY) Yellow Right steering head caddy
[346] Stroke sensor 2-way JAE MX19 Sealed (GY) Yellow Left steering head caddy
[347) Fork damping 2-way JAE MX19 Sealed (BK) Yellow Left steering head caddy
[GND1] Ground stud Ring terminals Under seat
[GND2) Ground stud Ring terminals Under seat
[GND3] Engine block ground Ring terminals Front of engine, left side
CONNECTOR END VIEWS 1423927
Table A-3. Main Fuse [5]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R Battery
2 R Main fuse
1422860 Figure A-14. Front Exhaust Cam Sensor [14FE]
Table A-6. Rear Intake Cam Sensor [14RI]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W Sensor power 1
2 BK/GN Ground
3 Y/BN Rear intake cam position
Figure A-12. Main Fuse [5]
1423927
Table A-4. Front Intake Cam Sensor (14FI]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W Sensor power 1
2 BK/GN Ground
3 Y/BE Front intake cam position
1423927
Figure A-15. Rear Intake Cam Sensor [14RI]
Table A-7. Rear Exhaust Cam Sensor [14REJ
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W Sensor power 1
2 BK/GN Ground
3 Y/GN Rear exhaust cam position
Figure A-13. Front Intake Cam Sensor [14FI]
1423927
Table A-5. Front Exhaust Cam Sensor [14FE]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W Sensor power 1
2 BK/GN Ground
3 Y/BK Front exhaust cam position
Figure A-16. Rear Exhaust Cam Sensor (14RE]
A-23

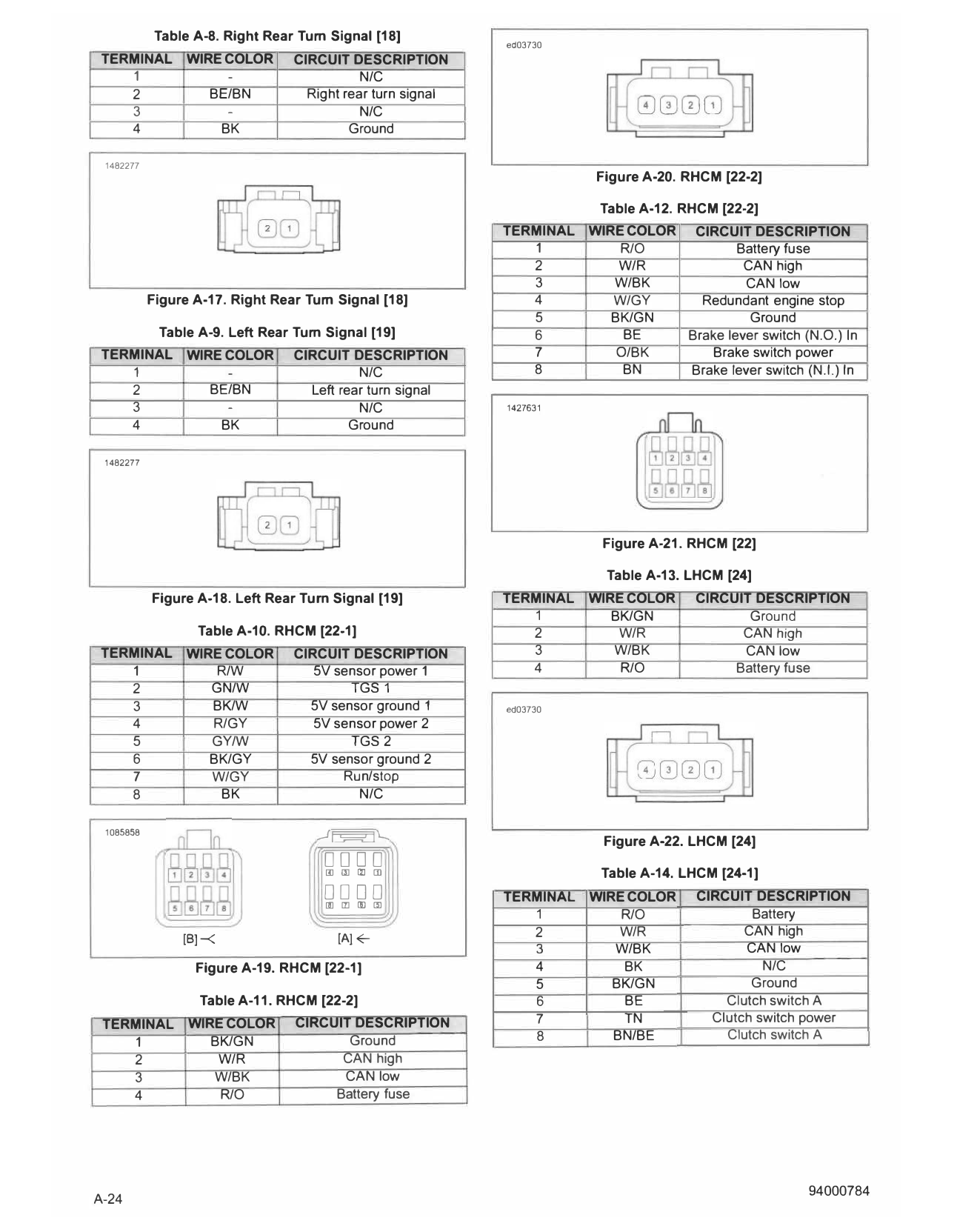

Table A-8. Right Rear Turn Signal [18)
ed03730
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 - N/C
2 BE/BN Right rear turn signal
3 - N/C
4 BK Ground
1482277
Figure A-20. RHCM [22-2)
Table A-12. RHCM [22-2)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 RIO Battery fuse
2 W/R CAN high
3 W/BK CAN low
Figure A-17. Right Rear Turn Signal [18) 4 W/GY Redundant engine stop
5 BK/GN Ground
Table A-9. Left Rear Turn Signal [19] 6 BE Brake lever switch (N.O.) In
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 7 O/BK Brake switch power
1 - N/C 8 BN Brake lever switch (N.I.) In
2 BE/BN Left rear turn signal
3 - N/C 1427631
4 BK Ground
1482277
Figure A-21. RHCM [22]
Table A-13. LHCM [24]
Figure A-18. Left Rear Turn Signal [19] TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BK/GN Ground
Table A-10. RHCM [22-1] 2 W/R CAN high
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 3 W/BK CAN low
1 R/W 5V sensor power 1 4 RIO Battery fuse
2 GN/W TGS 1
3 BK/W 5V sensor ground 1 ed03730
4 R/GY 5V sensor power 2
5 GY/W TGS2
6 BK/GY 5V sensor ground 2
7 W/GY Run/stop
8 BK N/C
1085858
--1�1... Figure A-22. LHCM [24]
ODDO
00 rn Ill rn Table A-14. LHCM [24-1]
ODDO
IJJ rn IJJ rn
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 RIO Battery
2 W/R CAN high
[BJ-< [A]�
3 W/BK CAN low
Figure A-19. RHCM [22-1] 4 BK N/C
5 BK/GN Ground
Table A-11. RHCM [22-2] 6 BE Clutch switch A
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 7 TN Clutch switch power
BK/GN Ground 8 BN/BE Clutch switch A
1
2 W/R CAN high
3 W/BK CAN low
4 RIO Battery fuse
A-24
1085858
Table A-18. IM [39] (12 place connector)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
DODD
ID Ill ID CD 3 - N/C
ODDO
Ill ID Ill IJJ
4
5
BE/W
R/O
High beam indicator
Battery fuse
6 w Neutral indicator
[BJ---< [A]<c- 7 BK/GN Ground
8 W/BK CAN low

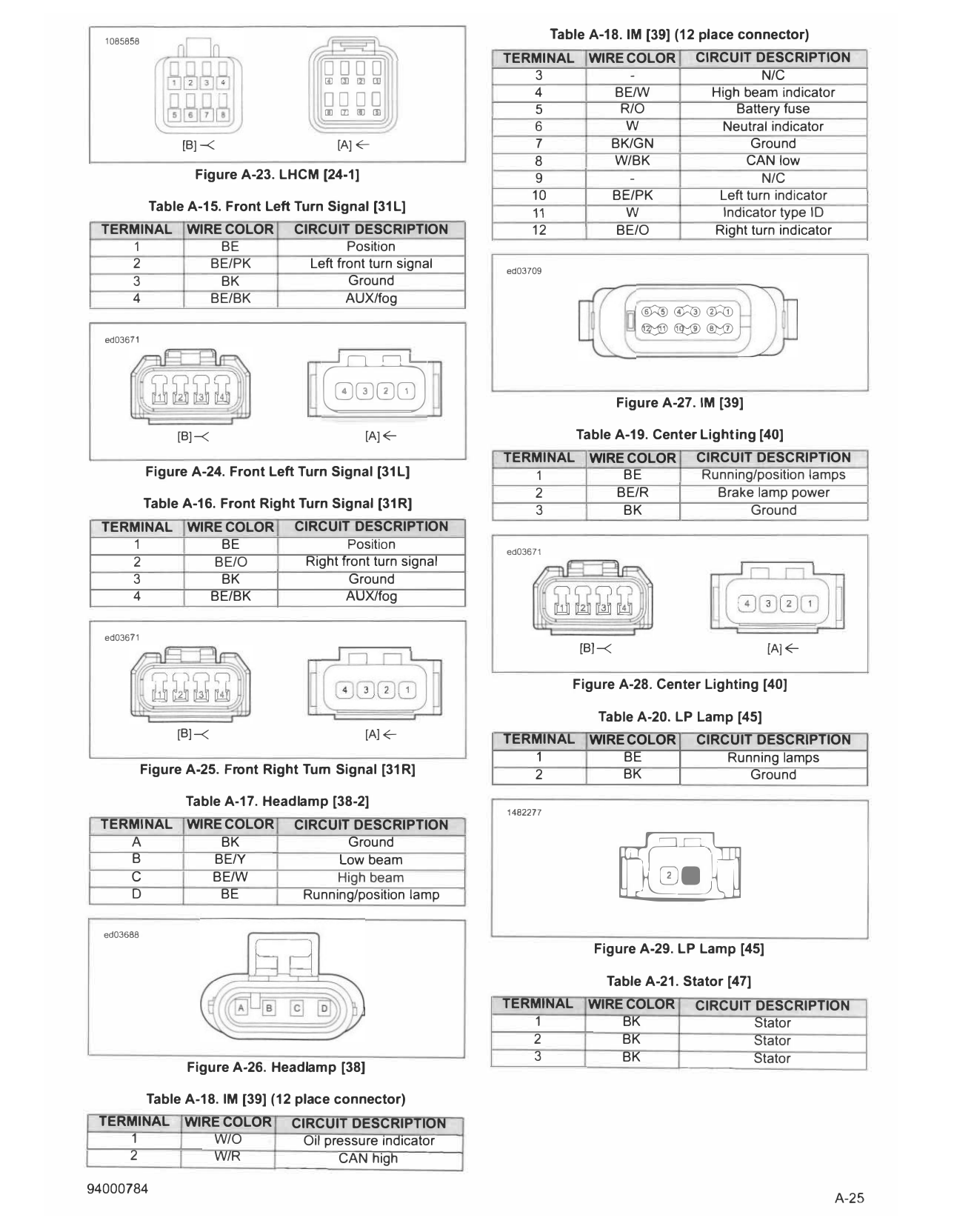

Figure A-23. LHCM [24-1] 9 - N/C
10 BE/PK Left turn indicator
Table A-15. F ront Left Turn Signal [31L] 11 w Indicator type ID
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 12 BE/O Right turn indicator
1 BE Position
2 BE/PK Left front turn signal ed03709
3 BK Ground
4 BE/BK AUX/fog
���
@::;®�®:;0
ed03671
� Figure A-27. IM [39]
[BJ-< [A] <c- Table A-19. Center Lighting [40]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
Figure A-24. Front Left Turn Signal [31L] 1 BE Running/position lamps
2 BE/R Brake lamp power
Table A-16. F ront Right Turn Signal [31R] 3 BK Ground
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE Position ed03671
2 BE/O Right front turn signal
3 BK Ground
4 BE/BK AUX/fog
ed03671
[Bl-< [A] <c-
Figure A-28. Center Lighting [40)
Table A-20. LP Lamp [45]
[BJ-< [A] <c- TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE Running lamps
Figure A-25. Front Right Turn Signal [31R] 2 BK Ground
Table A-17. Headlamp [38-2]
1482277
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
A BK Ground
B BE/Y Low beam
C BE/W High beam
D BE Running/position lamp �
ed03688
Figure A-29. LP Lamp [45]
Table A-21. S tator [47]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BK Stator
2 BK Stator
3 BK Stator
Figure A-26. Headlamp [38]
Table A-18. IM [39] (12 place connector)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 W/O Oil pressure indicator
2 W/R CAN high
A-25

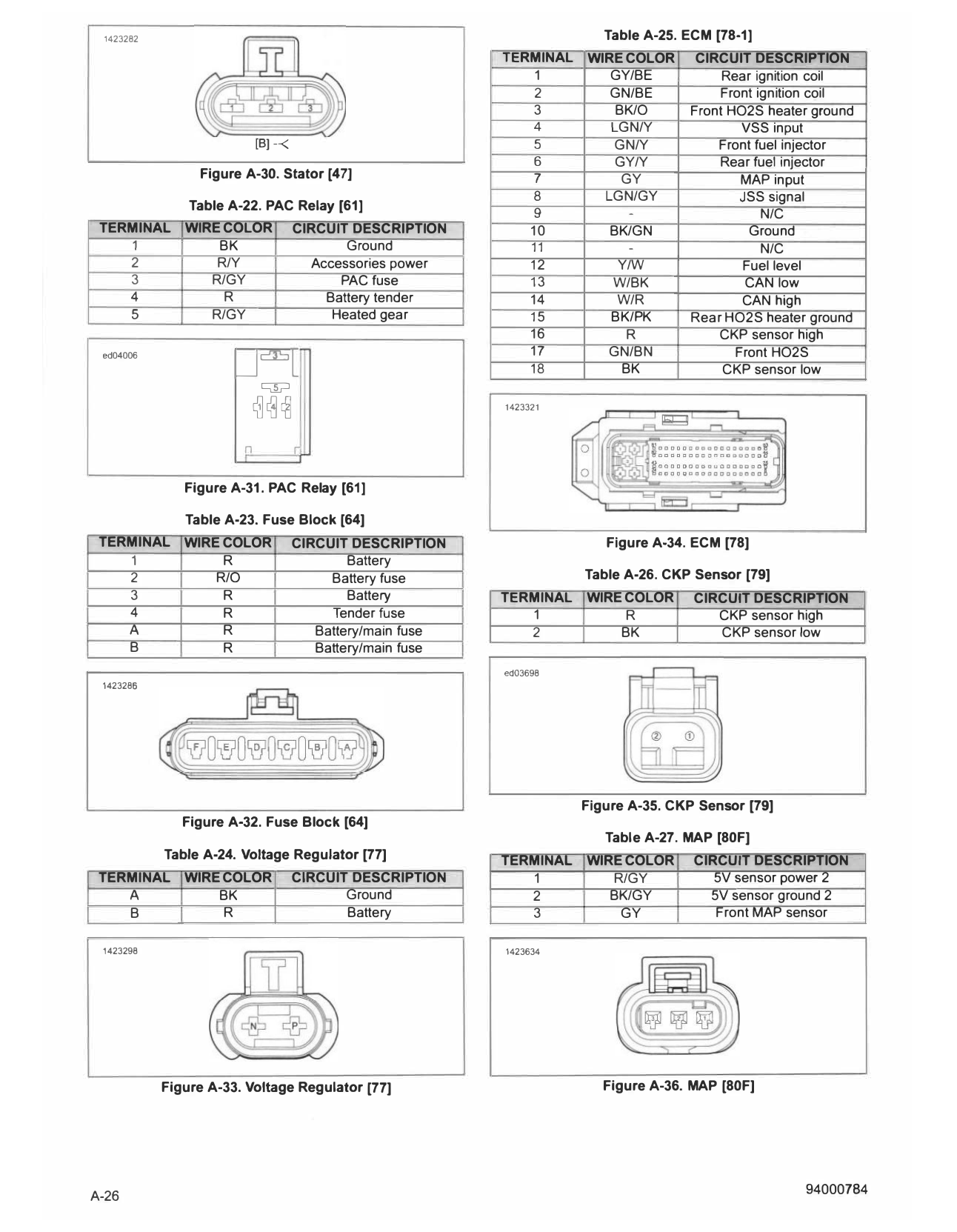

1423282 Table A-25. ECM [78-1]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 GY/BE Rear ignition coil
2 GN/BE Front ignition coil
3 BK/O Front HO2S heater ground
4 LGN/Y VSS input
[BJ-< 5 GN/Y Front fuel injector
6 GY/Y Rear fuel injector
Figure A-30. Stator [47] 7 GY MAP input
8 LGN/GY JSS signal
Table A-22. PAC Relay (61] -
9 N/C
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 10 BK/GN Ground
1 BK Ground 11 - N/C
2 R/Y Accessories power 12 Y/W Fuel level
3 R/GY PAC fuse 13 W/BK CAN low
4 R Battery tender 14 W/R CAN high
5 R/GY Heated gear 15 BK/PK Rear HO2S heater ground
u�l
16 R CKP sensor high
ed04006 17 GN/BN Front HO2S
18 BK CKP sensor low
c:::;:p
1423321
���
n r
Figure A-31. PAC Relay [61]
Table A-23. Fuse Block [64]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION Figure A-34. ECM [78]
1 R Battery
2 R/O Battery fuse Table A-26. CKP Sensor [79)
3 R Battery TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
4 R Tender fuse 1 R CKP sensor high
A R Battery/main fuse 2 BK CKP sensor low
B R Battery/main fuse
ed03698
1423286
Figure A-35. CKP Sensor [79)
Figure A-32. Fuse Block [64]
Table A-27. MAP [80F]
Table A-24. Voltage Regulator [77] TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 1 R/GY 5V sensor power 2
A BK Ground 2 BK/GY 5V sensor ground 2
B R Battery 3 GY Front MAP sensor
1423298 1423634
Figure A-33. Voltage Regulator [77] Figure A-36. MAP [80F]
A-26

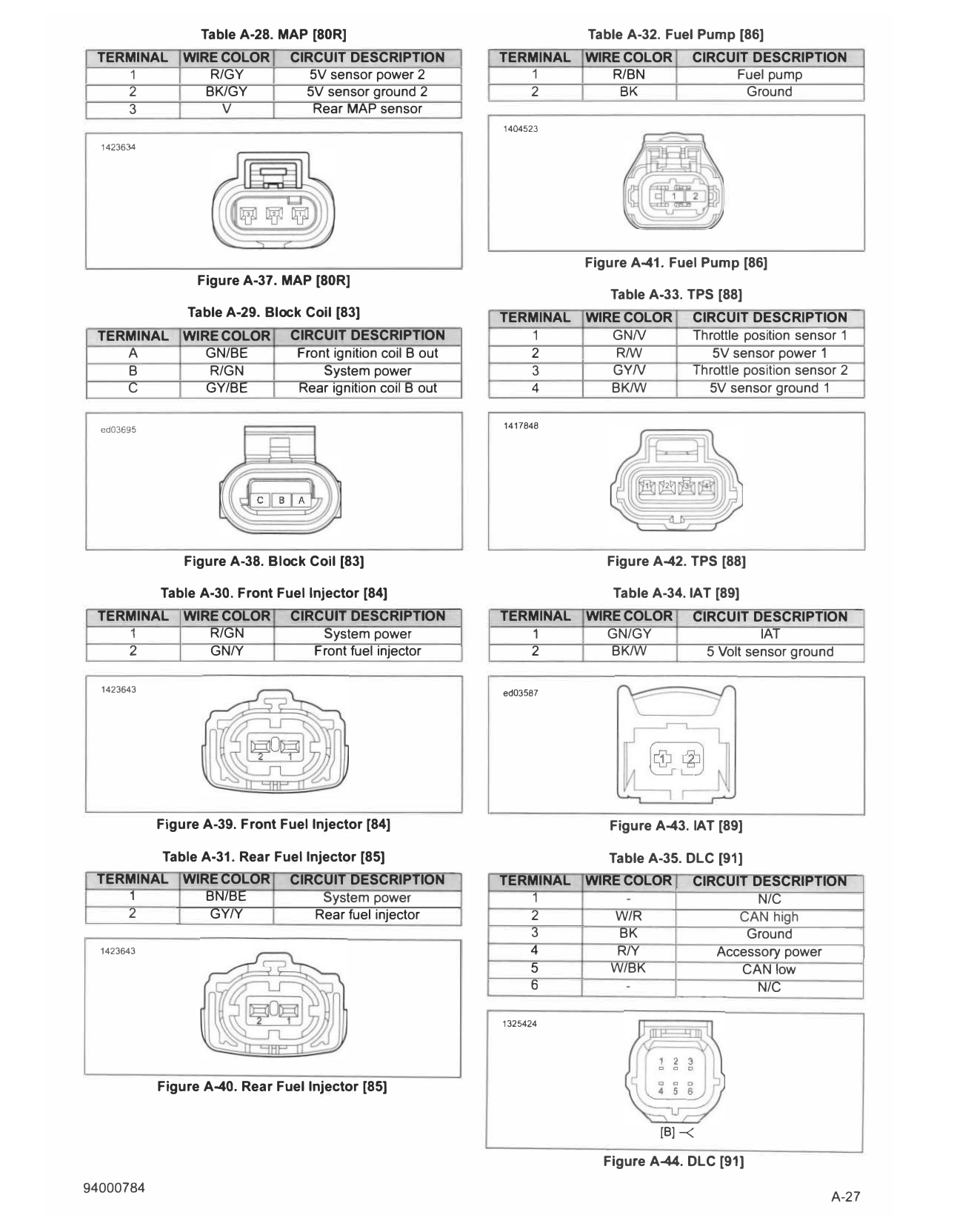

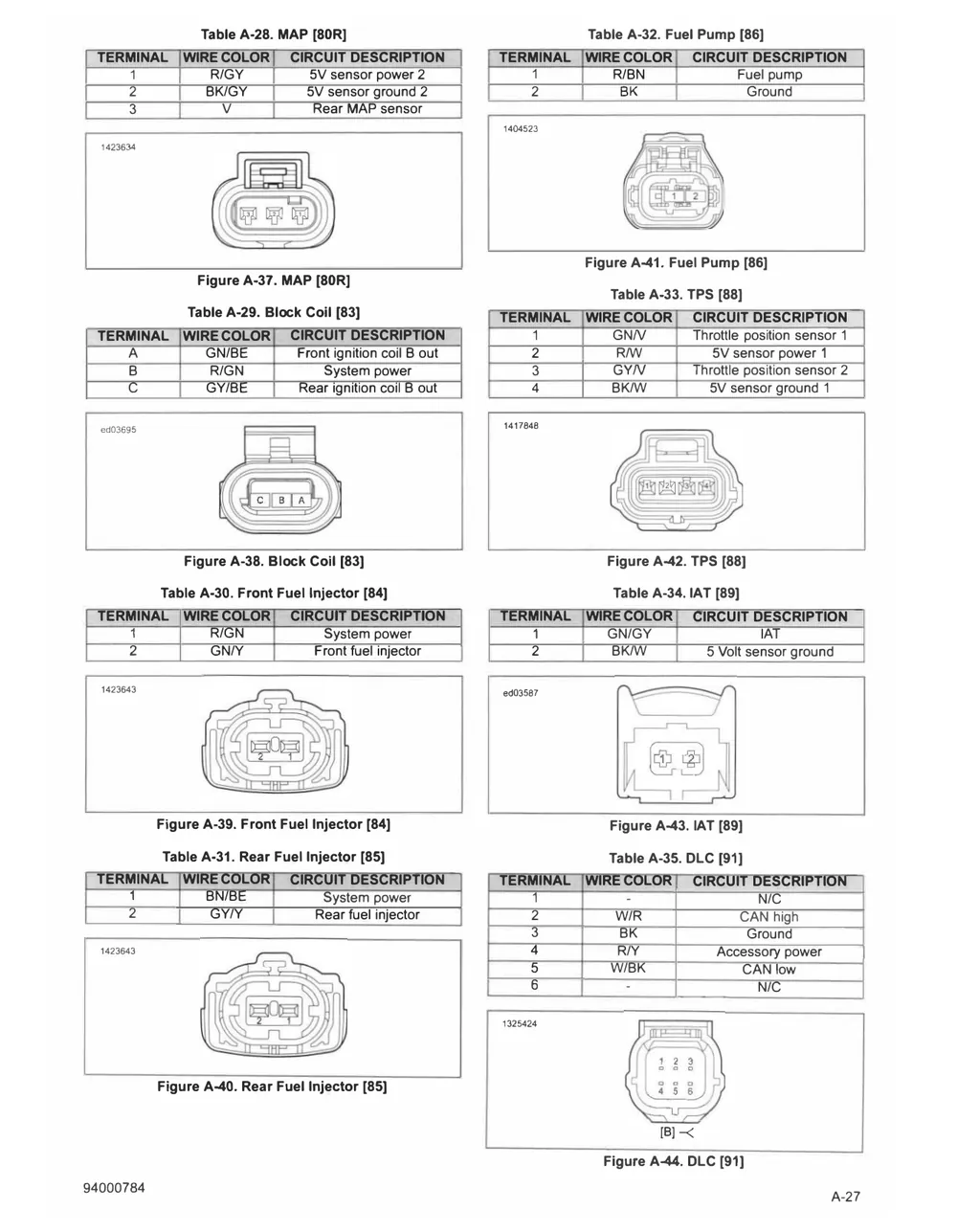

Table A-28. MAP [SOR] Table A-32. Fuel Pump [86)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/GY 5V sensor power 2 1 R/BN Fuel pump
2 BK/GY 5V sensor ground 2 2 BK Ground
3 V Rear MAP sensor
1404523
1423634
Figure A-41. Fuel Pump [86)
Figure A-37. MAP [SOR]
Table A-33. TPS [88)
Table A-29. Block Coil [83) TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 1 GNN Throttle position sensor 1
A GN/BE Front ignition coil B out 2 R/W 5V sensor power 1
B R/GN System power 3 GYN Throttle position sensor 2
C GY/BE Rear ignition coil B out 4 BK/W 5V sensor ground 1
ed03695 1417848
Figure A-38. Block Coil [83) Figure A-42. TPS [88]
Table A-30. Front Fuel Injector [84) Table A-34. IAT [89)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/GN System power 1 GN/GY IAT
2 GN/Y Front fuel injector 2 BK/W 5 Volt sensor ground
1423643 ed03587
Figure A-39. Front Fuel Injector [84) Figure A-43. IAT [89)
Table A-31. Rear Fuel Injector [85) Table A-35. DLC [91)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BN/BE System power 1 - N/C
2 GY/Y Rear fuel injector 2 W/R CAN high
3 BK Ground
1423643 4 R/Y Accessory power
5 W/BK CAN low
6 - N/C
1325424
Figure A-40. Rear Fuel Injector [85)
[BJ-<
Figure A-44. DLC [91)
A-27

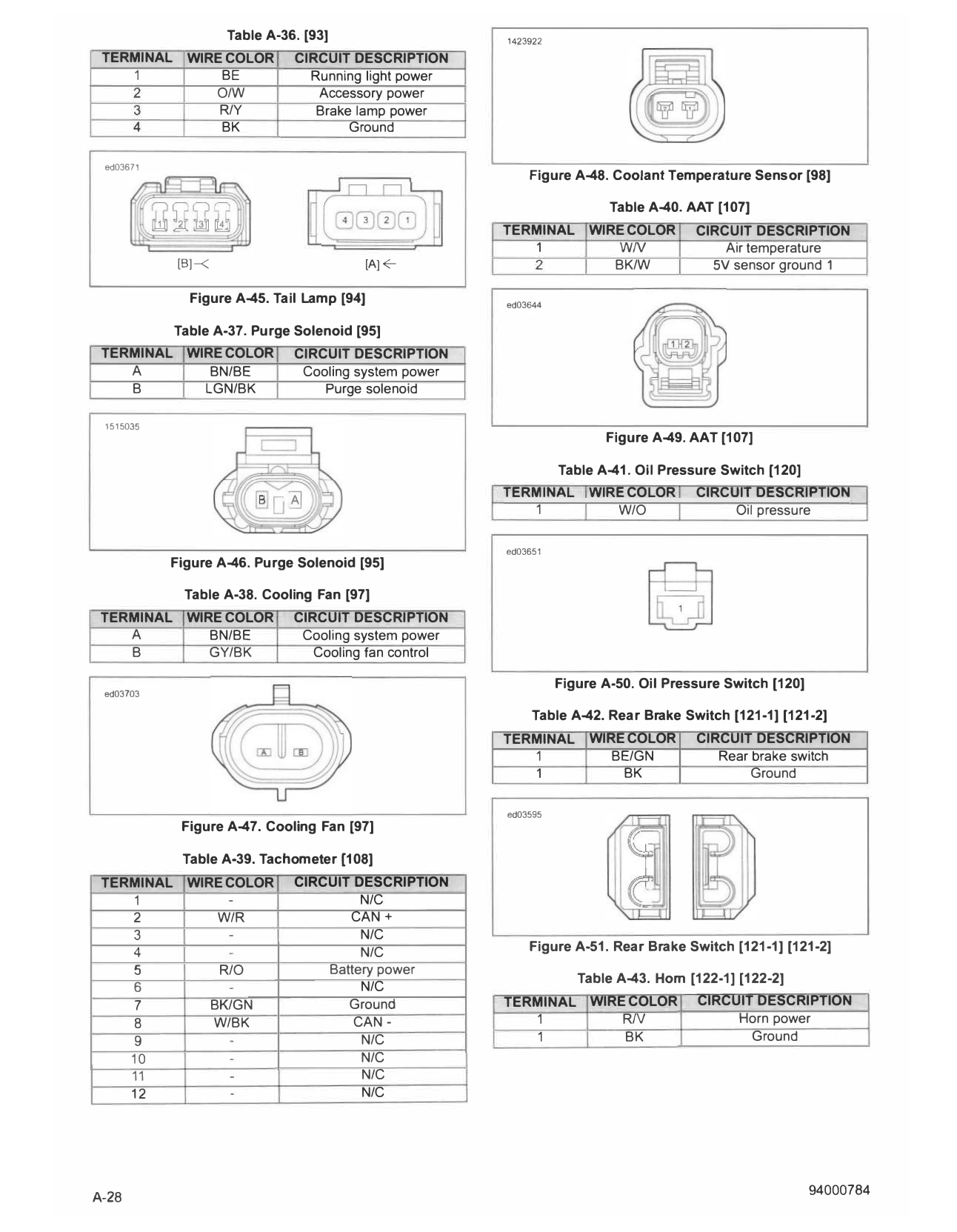

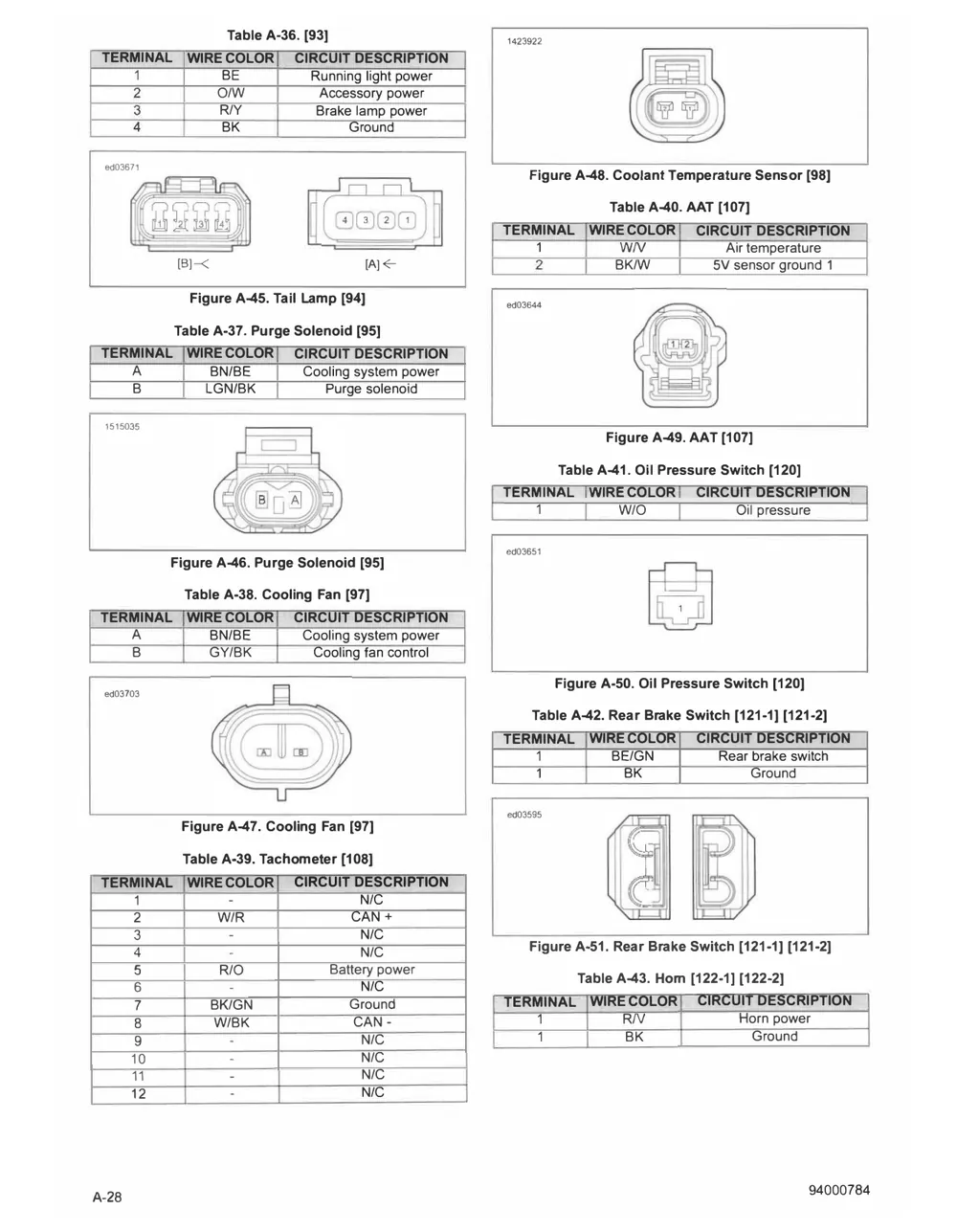

Table A-36. [93] 1423922
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE Running light power
0/W Accessory power
R/Y Brake lamp power
BK Ground
ed03671
Figure A-48. Coolant Temperature Sensor [98]
Table A-40. AAT [107]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 WN Air temperature
[BJ-< [A]� BK/W 5V sensor ground 1
Figure A-45. Tail Lamp [94] ed03644
Table A-37. Purge Solenoid [95]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
A BN/BE Cooling system power
B LGN/BK Purge solenoid
1515035
Figure A-49. AAT (107)
Table A-41. Oil Pressure Switch (120)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 W/0 Oil pressure
ed03651
Figure A-46. Purge Solenoid [95)
Table A-38. Cooling Fan [97)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
A BN/BE Cooling system power
B GY/BK Cooling fan control
Figure A-50. Oil Pressure Switch (120)
ed03703
Table A-42. Rear Brake Switch (121-1) (121-2)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE/GN Rear brake switch
1 BK Ground
ed03595
Figure A-47. Cooling Fan [97)
Table A-39. Tachometer (108)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 - N/C
2 W/R CAN+
3 - N/C
4 - N/C Figure A-51. Rear Brake Switch [121-1] (121-2)
5 R/0 Battery power
- Table A-43. Horn [122-1) [122-2]
6 N/C
7 BK/GN Ground TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
8 W/BK CAN- 1 RN Horn power
9 - N/C 1 BK Ground
10 - N/C
11 - N/C
12 - N/C

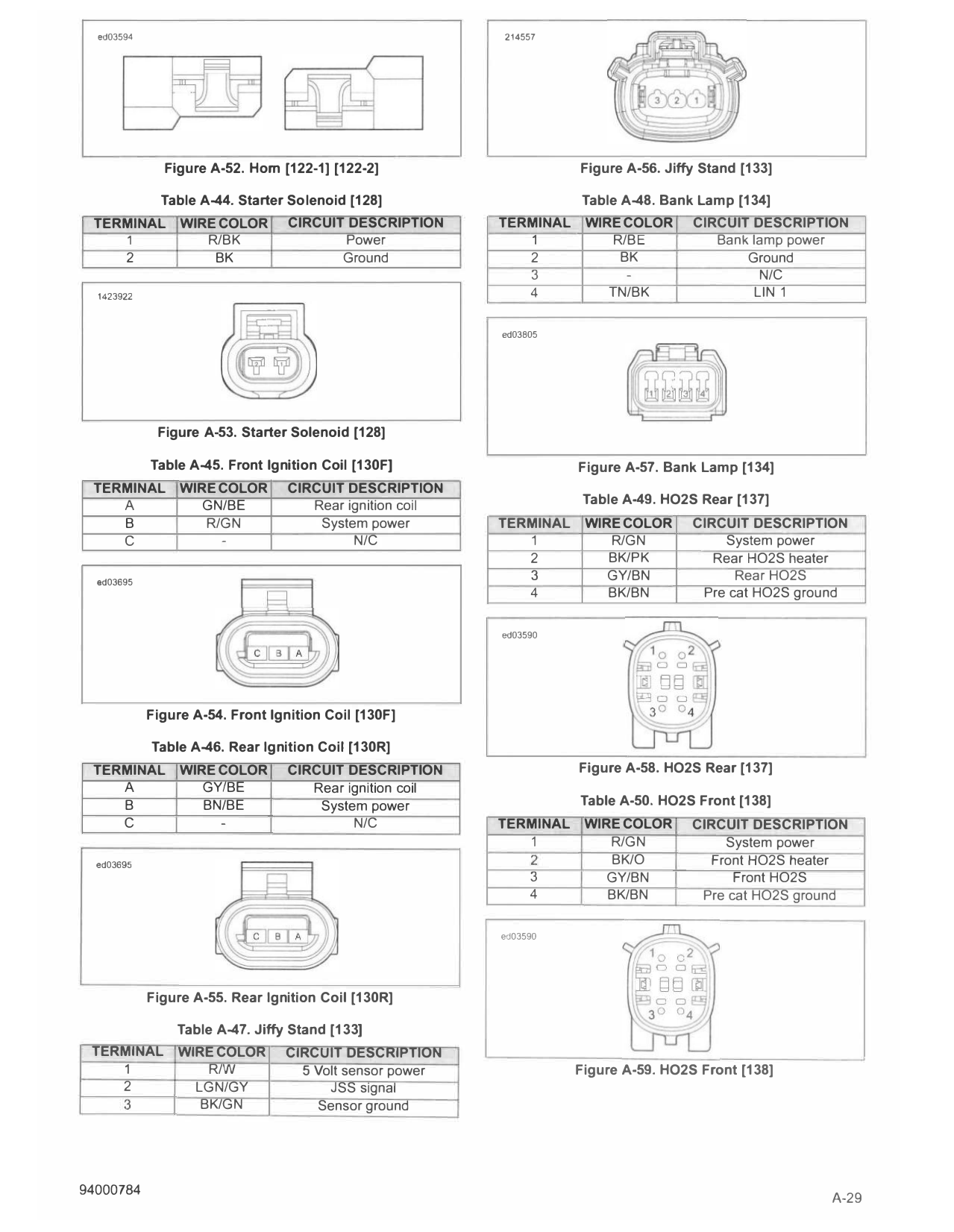

A-28 94000784
ed03594 214557
Figure A-52. Horn [122-1] [122-2] Figure A-56. Jiffy Stand [133]
Table A-44. Starter Solenoid [128] Table A-48. Bank Lamp [134]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/BK Power 1 R/BE Bank lamp power
2 BK Ground 2 BK Ground
3 - N/C
1423922 4 TN/BK LIN 1
ed03805
Figure A-53. Starter Solenoid [128]
Table A-45. Front Ignition Coil [130F] Figure A-57. Bank Lamp [134]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
A GN/BE Rear ignition coil Table A-49. HO2S Rear [137]
B R/GN System power TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
C - N/C 1 R/GN System power
2 BK/PK Rear HO2S heater
ed03695
3 GY/BN Rear HO2S
4 BK/BN Pre cat HO2S ground
ed03590
Figure A-54. Front Ignition Coil [130F]
Table A-46. Rear Ignition Coil [130R]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION Figure A-58. HO2S Rear [137]
A GY/BE Rear ignition coil
B BN/BE System power Table A-50. HO2S Front [138]
C - N/C TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/GN System power
ed03695 BK/O Front HO2S heater
3 GY/BN Front HO2S
4 BK/BN Pre cat HO2S ground
ed03590
Figure A-55. Rear Ignition Coil [130R]
Table A-47. Jiffy Stand [133]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W 5 Volt sensor power Figure A-59. HO2S Front [138]
2 LGN/GY JSS signal
BK/GN Sensor ground
A-29
Table A-51. Fuel Level Sender [141) Table A-54. ABS/EHCU [166)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 Y/PK Fuel level 1 BK/GN Ground
2 BK/GN Fuel level ground 2 W/R CAN high
3 BK Ground 3 O/BK FrontWSS low
4 O/W Wake power
ed04044 5 - N/C
6 - N/C
7 - N/C
8 - N/C
9 R Battery power (ECU)
10 BK Ground (Motor)
[BJ--<
11 W/BK CAN low
12 O/BE FrontWSS high
Figure A-60. Fuel Level Sender [141) 13 O/PK Rear WSS high
14 O/BN RearWSS low
Table A-52. Security Siren (Optional) [142) 15 - N/C
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 16 - N/C
1 R/O Battery fuse 17 - N/C
2 BN Security siren enable 18 R Battery power (Motor)
3 BK/GN Ground
1423966
ed03657
Figure A-63. ABS/EHCU [166)
Figure A-61. Security Siren (Optional) [142)
Table A-55. Front WSS [167]
Table A-53. Engine Harness [145) TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 1 O/BE FrontWSS high
1 R/O Battery power 2 O/BK FrontWSS low
2 R/GN System power
3 W/R CAN+ ed03596
4 W/BK CAN-
5 BK/GN Ground
Figure A-64. Front WSS [167)
Table A-56. Rear WSS [168)
[BJ-< [AJ �
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
Figure A-62. Engine Harness [145) 1 O/PK RearWSS high
2 O/BN RearWSS low
ed03596
Figure A-65. Rear WSS [168)
A-30

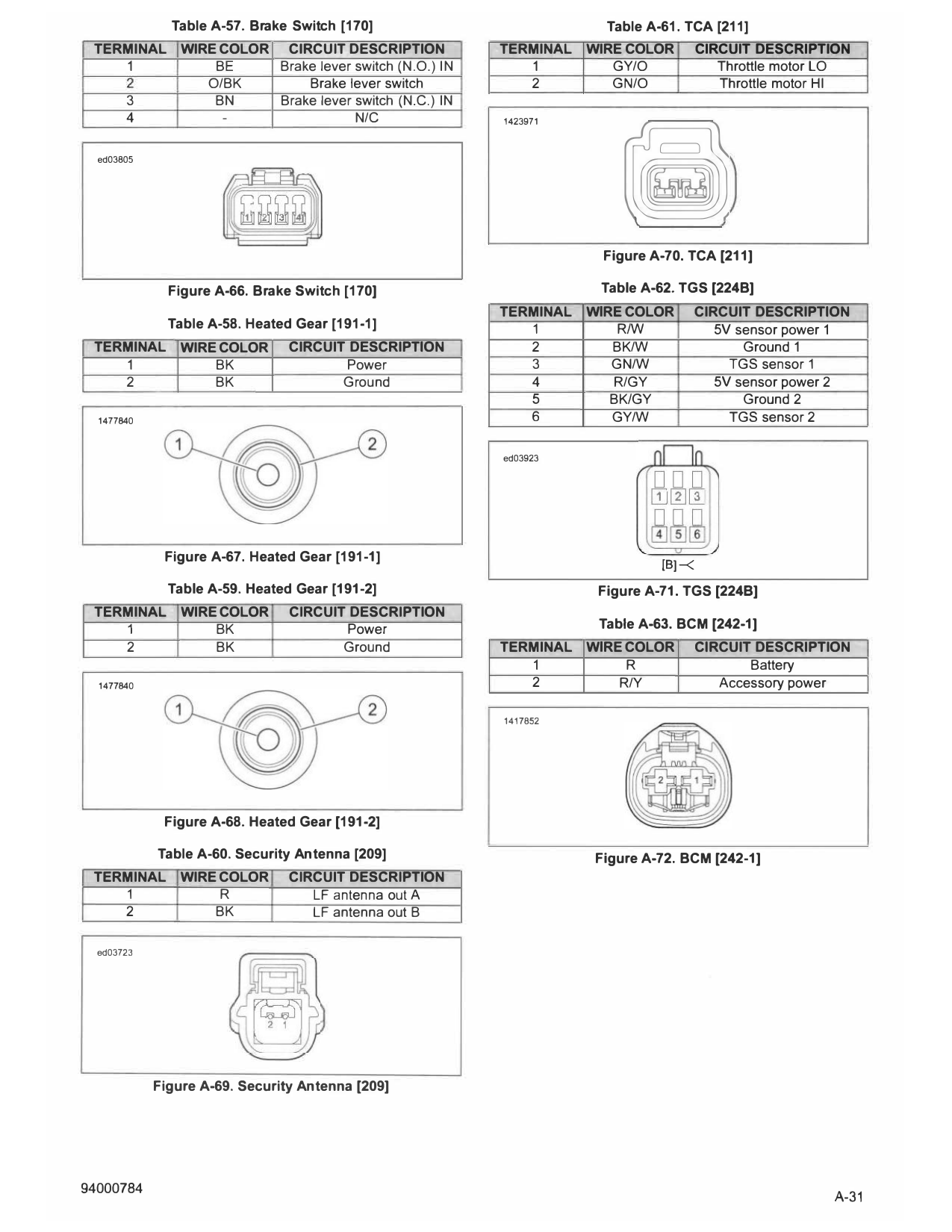

Table A-57. Brake Switch [170] Table A-61. TCA [211]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE Brake lever switch (N.O.) IN 1 GY/O Throttle motor LO
O/BK Brake lever switch 2 GN/O Throttle motor HI
3 BN Brake lever switch (N.C.) IN
4 - N/C
ta
1423971
ed03805
\
Figure A-70. TCA [211]
Figure A-66. Brake Switch [170] Table A-62. TGS [224B]
TERMINAL WlRE COLOR CIRCUIT DESCRIPTION
Table A-58. Heated Gear [191-1] 1 R/W 5V sensor power 1
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION 2 BK/W Ground 1
1 BK Power 3 GN/W TGS sensor 1
2 BK Ground 4 R/GY 5V sensor power 2
5 BK/GY Ground 2
1477840 6 GY/W TGS sensor 2
ed03923
Figure A-67. Heated Gear [191-1]
[BJ-<
Table A-59. Heated Gear [191-2] Figure A-71. TGS [2248]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BK Power Table A-63. BCM (242-1]
2 BK Ground TERMINAL WlRE COLOR CIRCUIT DESCRIPTION
1 R Battery
1477840 2 R/Y Accessory power
1417852
Figure A-68. Heated Gear [191-2]
Table A-60. Security Antenna [209] Figure A-72. BCM [242-1]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R LF antenna out A
2 BK LF antenna out B
ed03723
Figure A-69. Security Antenna [209]
A-31

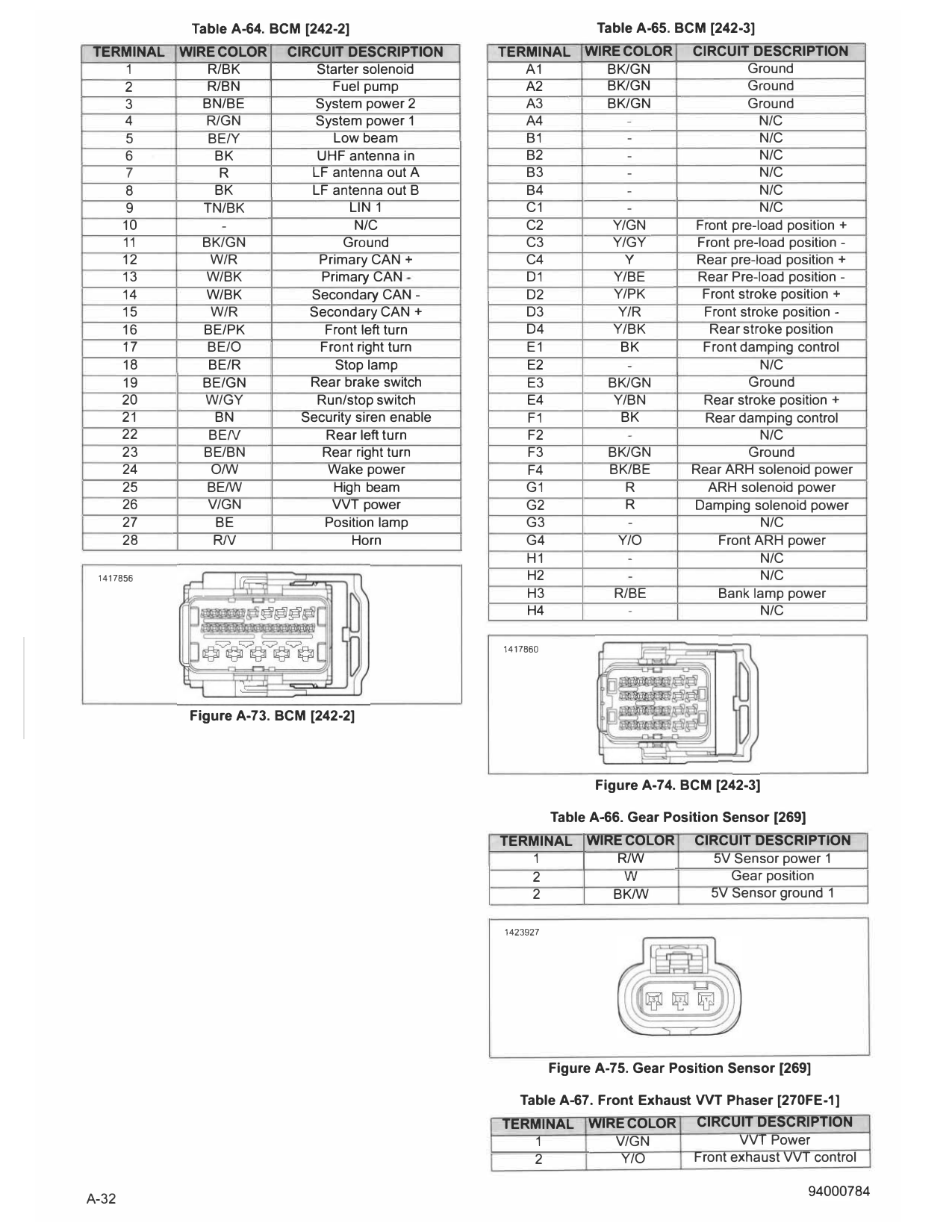

Table A-64. BCM [242-2] Table A-65. BCM [242-3]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/BK Starter solenoid A1 BK/GN Ground
2 R/BN Fuel pump A2 BK/GN Ground
3 BN/BE System power 2 A3 BK/GN Ground
4 R/GN System power 1 A4 - N/C
5 BE/Y Low beam 81 - N/C
6 BK UHF antenna in 82 - N/C
7 R LF antenna out A 83 - N/C
8 BK LF antenna out B 84 - N/C
9 TN/BK LIN 1 C1 - N/C
10 - N/C C2 Y/GN Front pre-load position +
11 BK/GN Ground C3 Y/GY Front pre-load position -
12 W/R Primary CAN + C4 y Rear pre-load position +
13 W/BK Primary CAN D1 Y/BE Rear Pre-load position -
14 W/BK Secondary CAN - D2 Y/PK Front stroke position +
15 W/R Secondary CAN + D3 Y/R Front stroke position -
16 BE/PK Front left turn D4 Y/BK Rear stroke position
17 BE/O Front right turn E1 BK Front damping control
18 BE/R Stop lamp E2 - N/C
19 BE/GN Rear brake switch E3 BK/GN Ground
20 W/GY Run/stop switch E4 Y/BN Rear stroke position +
21 BN Security siren enable F1 BK Rear damping control
22 BEN Rear left turn F2 - N/C
23 BE/BN Rear right turn F3 BK/GN Ground
24 O/W Wake power F4 BK/BE Rear ARH solenoid power
25 BE/W High beam G1 R ARH solenoid power
26 V/GN VVT power G2 R Damping solenoid power
27 BE Position lamp G3 - N/C
28 RN Horn G4 Y/O Front ARH power
H1 - N/C
1417856 H2 - N/C
H3 R/BE Bank lamp power
H4 - N/C
1417860
Figure A-73. BCM [242-2]
Figure A-74. BCM [242-3)
Table A-66. Gear Position Sensor [269)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/W 5V Sensor power 1
2 w Gear position
2 BK/W 5V Sensor ground 1
1423927
Figure A-75. Gear Position Sensor [269]
Table A-67. Front Exhaust WT Phaser [270FE-1]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 V/GN VVT Power
2 Y/O Front exhaust VVT control
A-32
1478744
A B A B
Figure A-76. Front Exhaust WT Phaser [270FE-1] Figure A-80. Rear Exhaust WT Phaser [270RE-1]
Table A-68. Front Exhaust WT Phaser [270FE-2] Table A-72. Rear Exhaust WT Phaser [270RE-2]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BK VVT power 1 GY VVT power
2 BK Front exhaust WT control 2 GY Rear exhaust VVT control
1423922 1423922
Figure A-77. Front Exhaust WT Phaser [270FE-2] Figure A-81. Rear Exhaust WT Phaser [270RE-2]
Table A-69. Front Intake WT Phaser [270Fl-1] Table A-73. Rear Intake WT Phaser [270Rl-1]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 Y/GN VVT power 1 Y/GN VVT power
Y/GY Front intake VVT control 2 YN Rear intake VVT control
1478744 1478744
I I
A B A B
Figure A-78. Front Intake WT Phaser [270Fl-1] Figure A-82. Rear Intake WT Phaser [270Rl-1]
Table A-70. Front Intake WT Phaser [270Fl-2] Table A-74. Rear Intake WT Phaser [270Rl-2]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 GY VVT power 1 BK VVT power
2 GY Front intake VVT control BK Rear intake VVT control
1423922 1423922
Figure A-79. Front Intake WT Phaser [270Fl-2] Figure A-83. Rear Intake WT Phaser [270Rl-2]
Table A-71. Rear Exhaust WT Phaser [270RE-1] Table A-75. Battery Tender [281]
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 V/GN VVT Power 1 R Battery power
2 Y/W Rear exhaust VVT control 2 BK Ground
A-33
ed03682 1164766
Figure A-84. Battery Tender [281) Figure A-88. Termination Resistor [319-2)
Table A-76. Rear Knock S ensor [316) Table A-80. Termination Resistor [319-3)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 LGNN Rear knock sensor LO 1 W/R CAN High
2 BNN Rear knock sensor HI 2 W/BK CAN Low
ed03805 1164766
Figure A-85. Clutch Switch [314) Figure A-89. Termination Resistor [319-3)
Table A-77. Front Knock Sensor [315) Table A-81. P&A Accessory [325)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 LGN/W Front knock sensor LO 1 R/Y Accessory power
2 BN/W Front knock sensor HI BK Ground
3 - N/C
1478744
214557
A B
Figure A-86. Knock Sensor [315)
Figure A-90. PAC [325)
Table A-78. Termination Resistor [319)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION Table A-82. IMU [333)
A W/R CAN High TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
B W/BK CAN Low 1 BK/GN Ground
2 W/BK CAN low
1164766 3 W/R CAN high
4 O/W Wake power
1164767
Figure A-87. Termination R esistor [319-1)
Table A-79. Termination Resistor [319-2)
11:KMINAL WIRE COLOR CIRCUIT DESCRIPTION Figure A-91. IMU [333)
1 W/R CAN High
Table A-83. P ost Cat HO2S [341)
2 W/BK CAN Low
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 R/GN System power
2 BN/O Rear HO2S heater
3 GY/R Rear HO2S
4 BK/BN Pre cat HO2S ground
A-34
Table A-86. Front Right Turn Signal [31 R]
ed03590
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 BE Position
2 BE/O Right front turn signal
3 BK Ground
4 . N/C
ed03730
Figure A-92. Post C at HO2S [341)
Table A-84. Engine Jumper Harness [343)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 GY/GN Coolant temperature
2 BK/W SV sensor ground
3 W/O Oil pressure
4 LGN/W Knock sensor low Figure A-95. Front ARH Control [345]
5 BN/W Knock sensor high
Table A-87. RHCM [22-2]
1515550 TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 W/GY Engine stop switch
2 - N/C
1482277
Figure A-93. Engine Jumper Harness [343)
Table A-85. Console Harness [20)
TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
1 W/R CAN high Figure A-96. Stroke Sensor [346]
2 BK/GN Ground
3 W/BK CAN low Table A-88. Fork Damping [347]
4 W/Y Fuel level TERMINAL WIRE COLOR CIRCUIT DESCRIPTION
5 W/BE Ignition switch 1 R Damping solenoid power
6 R/O Battery fuse 2 BK Damping ground
7 R/BN Fuel pump power
8 BK Ground 1482276
� -=
ed0366B
[BJ-< [A]� Figure A-97. Fork Damping [347]
Figure A-94. Rear Suspension [344]
A-35
NOTES
