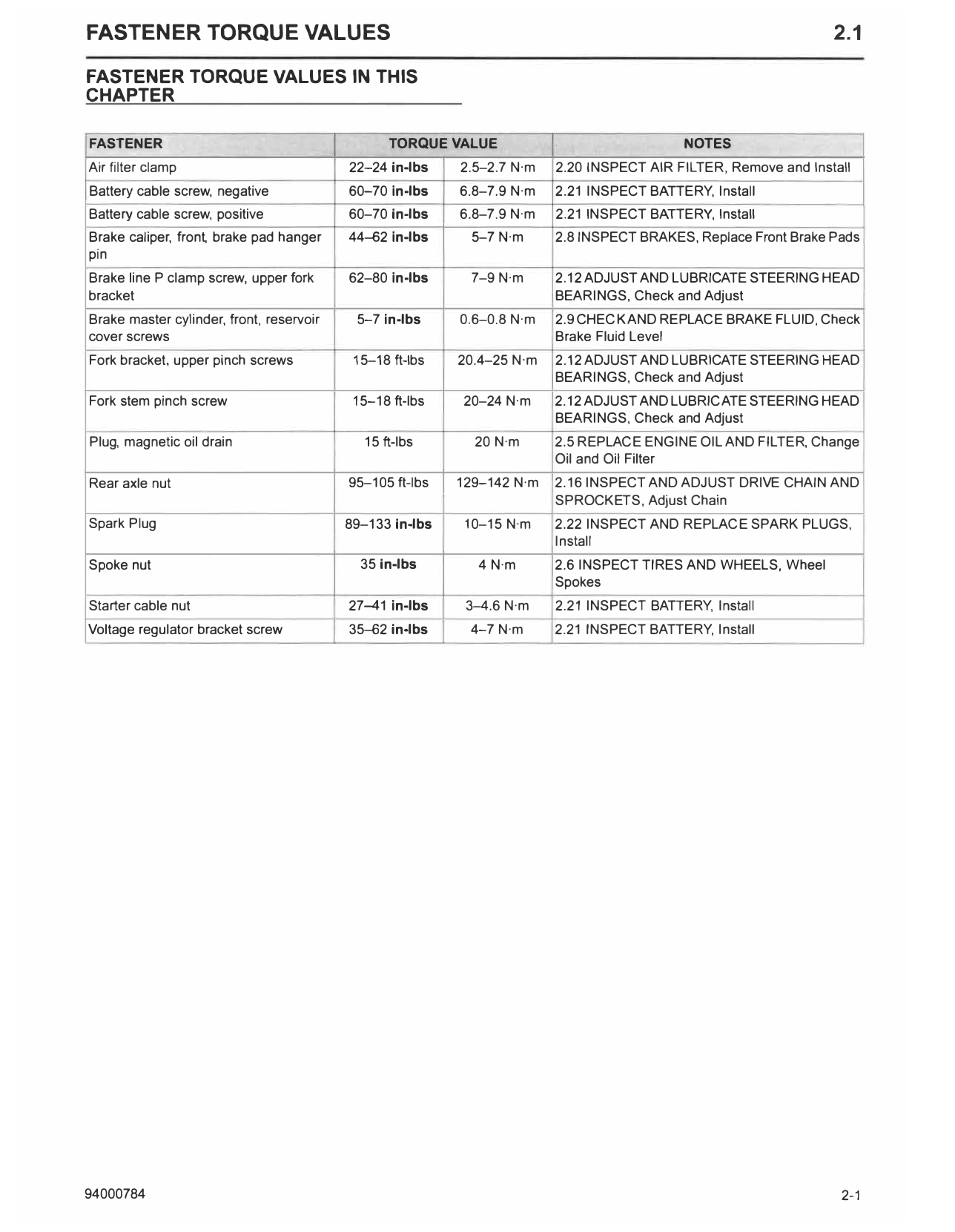

FASTENER TORQUE VALUES 2.1
FASTENER TORQUE VALUES IN THIS
CHAPTER
FASTENER TORQUE VALUE NOTES
Air filter clamp 22-24 in-lbs 2.5-2.7 N·m 2.20 INSPECT AIR FILTER, Remove and Install
Battery cable screw, negative 60-70 in-lbs 6.8-7.9 N·m 2.21 INSPECT BATTERY, Install
Battery cable screw, positive 60-70 in-lbs 6.8-7.9 N·m 2.21 INSPECT BATTERY, Install
Brake caliper, front, brake pad hanger 44--62 in-lbs 5-7 N·m 2.8 INSPECT BRAKES, Replace Front Brake Pads
pin
Brake line P clamp screw, upper fork 62-80 in-lbs 7-9 N·m 2.12 ADJUST AND LUBRICATE STEERING HEAD
bracket BEARINGS, Check and Adjust
Brake master cylinder, front, reservoir 5-7 in-lbs 0.6-0.8 N·m 2.9 CHECK AND REPLACE BRAKE FLUID, Check
cover screws Brake Fluid Level
Fork bracket, upper pinch screws 15-18 ft-lbs 20.4-25 N·m 2.12 ADJUST AND LUBRICATE STEERING HEAD
BEARINGS, Check and Adjust
Fork stem pinc h screw 15-18 ft-lbs 20-24 N·m 2.12 ADJUST AND LUBRICATE STEERING HEAD
BEARINGS, Check and Adjust
Plug, magnetic oil drain 15 ft-lbs 20 N·m 2.5 REPLACE ENGINE OIL AND FILTER, Change
Oil and Oil Filter
Rear axle nut 95-105 ft-lbs 129-142 N·m 2.16 INSPECT AND ADJUST DRIVE CHAIN AND
SPROCKETS, Adjust Chain
Spark Plug 89-133 in-lbs 10-15 N·m 2.22 INSPECT AND REPLACE SPARK PLUGS,
Install
Spoke nut 35 in-lbs 4 N·m 2.6 INSPECT TIRES AND WHEELS, Wheel
Spokes
Starter cable nut 27-41 in-lbs 3-4.6 N·m 2.21 INSPECT BATTERY, Install
Voltage regulator bracket screw 35--62 in-lbs 4-7 N·m 2.21 INSPECT BATTERY, Install
94000784 2-1
